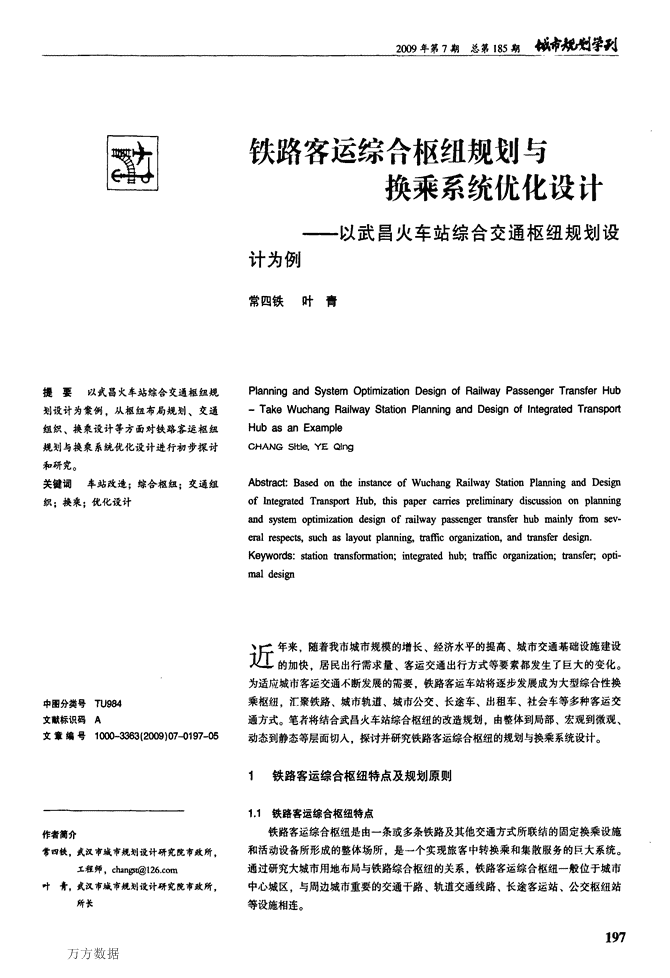

万方数据2009年第7期总第185期囊黼删学列网I．．．．．．．．．．．．．。．．_J提要以武昌火车站综合交通枢纽规划设计为案例，从枢纽布局规划、交通组织、换乘设计等方面对铁路客运枢纽规划与换乘系统优化设计进行初步探讨和研究。关键词车站改造；综合枢纽：交通组织；换乘；优化设计中图分类号TU984文献标识码A文章编号1000—3363(2009)07-0197—05作者简介常四铁，武汉市城市规划设计研究院市政所．工程师．changst@126．COrn叶青，武汉市城市规划设计研究院市政所．所长铁路客运综合枢纽规划与换乘系统优化设计——以武昌火车站综合交通枢纽规划设计为例常四铁叶青PlanningandSystemOptimizationDesignofRailwayPassengerTransferHub—-TakeWuchangRailwayStationPlanningandDesignofIntegratedTransportHubasanExampleCHANGSitle．YEQlngAbstract：BasedontheinstanceofWuchangRailwayStationPlanningandDesignofIntegratedTransportHub，thispapercarriespreliminarydiscussiononplanningandsystemoptimizationdesignofrailwaypassengertransferhubmainlyfrom8eV-eralrespects，suchaslayoutplanning，trafficorganization，andtransferdesign．Keywords：stationtransformation；integratedhub；trafficorganization；transfer；opti—maldesign、匕：年来，随着我市城市规模的增长、经济水平的提高、城市交通基础设施建设火J，的加快，居民出行需求量、客运交通出行方式等要素都发生了巨大的变化。为适应城市客运交通不断发展的需要。铁路客运车站将逐步发展成为大型综合性换乘枢纽，汇聚铁路、城市轨道、城市公交、长途车、出租车、社会车等多种客运交通方式。笔者将结合武昌火车站综合枢纽的改造规划，由整体到局部、宏观到微观、动态到静态等层面切入，探讨并研究铁路客运综合枢纽的规划与换乘系统设计。1铁路客运综合枢纽特点及规划原则1．1铁路客运综合枢纽特点铁路客运综合枢纽是由一条或多条铁路及其他交通方式所联结的固定换乘设施和活动设备所形成的整体场所，是一个实现旅客中转换乘和集散服务的巨大系统。通过研究大城市用地布局与铁路综合枢纽的关系，铁路客运综合枢纽一般位于城市中心城区，与周边城市重要的交通干路、轨道交通线路、长途客运站、公交枢纽站等设施相连。197 万方数据常四铁叶青铁路客运综合枢纽规划与换乘系统优化设计——以武昌火车站综合交通枢纽规划设计为例1．2铁路客运综合枢纽规划原则铁路客运综合枢纽规划设计应充分考虑客流的便捷、安全与舒适要求。照顾客流主方向。缩短客流换乘距离．实现“人车分离”、“无缝衔接”。为客流创造全天候的换乘环境。为了使其他交通方式与铁路交通之间实现最佳衔接。保证换乘时间、距离最短。不同种交通方式的下客点应尽量靠近铁路进站口。上客点应尽量靠近铁路出站口．并保证不同交通方式客流进出站车流组织简洁、易识别。减少不同车流之间的干扰、冲突。必要时可设置立体交通，在空间上进行分离。枢纽内部设置交通诱导系统。方便客流疏散，提高换乘效率。2交通组织规划铁路客运综合枢纽交通功能复杂，需保证各种交通方式的有机衔接．高效处理人流的换乘，为此，提出以下几方面的组织原则：(1)枢纽内部人流动线简单、明确，尽量与车流动线分离，保证行人安全；(2)枢纽内部交通设施布局合理，不同车流之间的冲突最小：(3)枢纽内部诱导系统完善，快速疏散车流、客流．减少停留时间：(4)枢纽内部道路、出入口设置与枢纽周边道路相协调。2．1静态交通组织铁路客运综合枢纽静态交通组织主要包括客流规模预测、铁路候车大厅、进出站疏散广场或通道、交通设施布局，静态交通组织是否合理直接关系到铁路客运综合枢纽的交通秩序是否井然有序。2．1．1客流规模预测铁路客运综合枢纽客流发生源主要有铁路、长途客运站及周边用地开发三大类，主要的交通换乘方式有铁路、长途、轨道、公交、出租车、社会车等，198客流规模预测是进行交通设施布局规划的基础和前提，因此，在进行铁路客运综合枢纽规划和换乘设计前应充分做好客流规模预测。2．1．2铁路候车大厅铁路候车大厅一般都设置在铁路站房内部．相对于枢纽内其他交通设施较独立，管理封闭。采取凭票进出，为铁路进站人流候车区域。2．1．3进出站疏散广场及疏散通道为保证进出站人流不冲突，便于管理。铁路进出站疏散广场一般采取分散布置．进出站广场面积规模依据枢纽高峰小时积聚人数来确定。人流疏散通道是串联不同交通方式人流疏散的媒介．通道宜设置为进、出分离，单向人流组织，且可考虑在立体空问进行疏散。2．1．4交通设施布局规划(1)轨道车站轨道交通具有大运量、快速、准时等优点，在城市公共客运交通中据主导地位。据初步统计．一般引入轨道交通的铁路客运综合枢纽，铁路客流与轨道客流换乘比例在30％以上。因此。轨道车站的设置应优先其他交通方式．出人口应靠近人流主要疏散区域。(2)公交车站公交站点在铁路客运综合枢纽的设置方式一般分两种。一种为过境公交线路，其车站直接设置在枢纽周边道路上：另一种在枢纽内部直接设置公交枢纽站(首末站)。由于公交车运营灵活度较低、道路交通条件要求较高，易导致车辆延误和客流疏散困难。因此。在枢纽内部布置公交枢纽站时。公交车站上下客区应与铁路进出站疏散广场有一定的距离。上下客区应采取分开布置的方式。(3)长途客运站长途客运站一般距离铁路客运综合枢纽相对较远．通过相对独立的客流疏散通道与铁路客运站进行联接。(4)出租车站出租车站的布置形式可考虑采用停车场与接送站台相结合的方式。客流较少的火车站可不设出租车专用停车场．可与接、送客合用站台；而客流特别大或者站前用地宽松的火车站一般都把出租车停车场、接客区和送客区分开设置．采取“送客即走”的模式，但需规划送客出租车能顺利进入到接客区的车行通道。(5)社会停车场社会车辆停车场的泊位容量不仅应满足铁路客运综合枢纽实际接送旅客的需求，同时也应预留一定的弹性空间．为周边区域停车服务。鼓励修建地下停车库。将更多的地面空间留给人流。社会车停靠较为灵活．建议社会停车场设在靠近铁路站房的位置。考虑到团体旅客接送站要求．场内应该设置一定数量的大型客车停车泊位。2．2动态交通组织动态交通组织首先应实现过境交通与到发交通分离．其次实现枢纽内部不同动态交通组织之间的分离。最大限度减少交通流线之间的冲突。2．2．1外部车流交通组织位于城市干道上的铁路客运综合枢纽。枢纽车行出入口的设置应避免对干道交通和交叉口交通造成过大的冲击。出入口设置应分散到区域路网上．避免过多出入口直接设在某一条道路上．加剧交通压力：位于城市一般道路上的铁路客运枢纽．宜通过区域交通组织优化来实现过境交通与到发交通分离。2．2．2内部车流交通组织按照“车流分散，均衡引导．满足高峰”的思路。合理划分不同类型的车流路线．一般情况下，应将铁路客运综合枢纽内部公交车流线组织与小汽车流线组织实施分离。小汽车交通采取“单向循环”组织方式。减少内部车流的冲突和交织。公交车流组织方面，宜采取“按序到站、准时离港”的模式，减少公交车在枢纽内逗留时间：公交枢纽在乎面布 万方数据2009年第7期总第185期白瓦1包勰删学列局时应为公交车预留足够的车辆调头和错行空间。在出租车和社会车组织方面。在进出口宜组织单行交通，严格禁止出租车、社会车在路边上、下客。2．2．3人流组织铁路客运综合枢纽内部应构建一个无障碍、标志标牌清晰明确的通行空间，在新建或改造的枢纽内应该设置无障碍行人通道。枢纽内部通过设置完善的人流诱导系统．引导人流通向指定的目的地，设置必要的垂直通道分离相互存在冲突的人流。在人流量大的某个方向可考虑设置自动扶梯．在人流疏散通道内每隔一段距离设置一定面积的休闲广场。缓解旅客长距离通行带来的疲惫。3换乘系统优化设计在进行换乘系统优化设计时。首先应判断铁路车站平面和竖向空间布局特点，结合不同交通工具交通组织原则、客流预测来确定公交枢纽站、长途客运站、出租车站、社会停车等用地规模和布局。换乘系统优化设计应侧重铁路客流与公共交通之间的换乘。优先考虑公共交通设施布局。最大程度满足绝大数人交通出行需求。不同交通方式之间的换乘如图l所示。3．1换乘方式铁路客运综合枢纽的换乘方式与换乘客流量、用地约束条件、铁路车站布局、组织方式、经济发展水平等因素密切相关。最基本的换乘方式包括：3．1．1平面换乘人流出站后通过指示标志随意选择换乘方式，换乘方式较为方便。该方式适合客流量较小的铁路客运车站。3．1．2集中换乘人流出站后需进入一个集中疏散区域，在该区域内乘客对换乘方式进行选择，并通过指引标志到达换乘目的地。该换乘方式目前在国内火车站中使用较普遍。3．1．3通道换乘人流出站后进入相对封闭的管状疏散区域内．并通过管状通道与不同的交通换乘设施相连。人流通过选择通道实现换乘。由于采取管道联系。行人需绕行距离较远，目前，在国内火车站使用并不多。3．1．4立体综合换乘由于换乘交通设施布局的多样化、立体化．单一的换乘方式难以实现，通过建立地下、地上、平面三位一体的立交换乘系统将不同的交通方式进行衔接，实现立体换乘。该换乘模式广泛使用在目前国内大型火车站综合枢纽中。3．2换乘衔接3．2．1与轨道车站衔接结合轨道车站平面布局规划。在用地条件允许的前提下．适当延伸轨道车站出入口通道。将通道与铁路客流进出站直接对接。将铁路客流最快引入轨道换乘系统中。3．2．2与公交车站的衔接公交中途停靠站的设置不但需考虑与铁路车站换乘方便．同时也应考虑与周边交通相协调。换乘距离不应大于150m。进入枢纽内部的公交线路停靠站的设置应与铁路客运枢纽总体布局相结合。应保证换乘距离不大于lOOm，且换乘人流应位于主要的人流疏散通道上，易于公交客流与铁路客流进行换乘。3．2．3与出租车、社会车的衔接出租车、社会车等小汽车行驶机动灵活。在衔接设计时可适当通过增加小汽车的绕行距离来缩短行人换乘距离，并优先考虑下客区与铁路客流进站区域的对接；对于上、下客区位于同一区域的换乘系统。应在区域内部将上、下客区进行适当隔离。可采取地面标志、画线或强制停靠管理等措施。保证送客车流和接客车流能有序流动、顺畅进出铁路客运枢纽。大型社会车与铁路进行换圈1换乘系统示意圈乘设计时。上、下客流可直接在停车场内完成．并通过人流疏散通道与铁路进出站通道进行衔接。3．2．4与长途客车的衔接长途客运站一般独立于铁路客运枢纽之外或离铁路客运枢纽距离相对较远，因此．在设计长途客车与铁路换乘系统时，重点考虑长途车站与铁路客运枢纽的客流疏散联系通道优化设计，减少乘客通过换乘通道的时间距离和空间距离。客流疏散通道可采取平行自动扶梯、独立的人行通道等方式。3．2．5步行系统设计在进行步行系统的设计时，要充分体现“以人为本”的思想。应遵循以下原则：(1)避免换乘人流与车流的平面交叉．建立安全、独立的步行换乘系统。(2)交通设施出入口、换乘通道与过街通道设施应进行一体化设计。(3)建立完善的电子引导系统，采用国际规范化的标志、符号。(4)步行系统设计应体现安全、舒适．质量满足无障碍和全天候使用的要求。4案例分析武昌火车站是武汉市三大铁路客运站之一。地处京广线中段，位于京广线和武九线的交汇处，是一座以客运为主。客货运兼营的综合性特等车站，是武汉市重要的对外交通设施．改造前客运发送量约897万人。春运期间高峰日199 万方数据常四铁叶青铁路客运综合枢纽规划与换乘系统优化设计——以武昌火车站综合交通枢纽规划设计为例发送旅客超过7万人次．最高聚集人数近l万人．现状客流量已远远超出其原有的设计容量。武昌火车站客运综合枢纽位于城市中心区。邻近城市南北向城市快速路中山路和东西向主干路紫阳东路。其中紫阳东路从铁路车站和长途客运站之间横穿；该客运枢纽是集铁路。长途客运站、公交首末(枢纽)站、出租车站、社会停车场于一体的大型客运枢纽。所有换乘通过平面方式解决，现状用地布局如图2所示。长途客运站位于武昌火车站北侧500m处．现状共有3处公交首末(枢纽)站，17条首发线路，17条途径线路。出租车停车场可供40台车等候．社会车停车泊位约150个．现状交通设施难以满足需求．高峰时间交通拥堵严重，对周边区域交通影响大。基于前面提出的规划设计原则、交通组织原则、换乘系统优化方法。结合武昌火车站站房改造，规划构建一座大型、综合的、立体的铁路客运综合换乘枢纽，实现各种交通方式的“无缝衔接”、客流的“零换乘”、“全天候”。通过改造后．形成了一座地上二层和地下二层的交通枢纽综合体．具体改造方案如图3-6所示。4．1设施规模预测根据铁路部门预测。受武汉火车站的建成运营后分流影响，武昌火车站的客流有所下降．远期年旅客发送量为800万人次。通过对铁路部门预测进行修正，预测铁路高峰小时到发客流总量为16000人，其中，铁路内部换乘及换乘长途车、公交车、轨道、出租车、社会车、其它方式的比例分别为8％、20％、26％、23％、6％、8％、10％，公共交通和长途是铁路客流的主要换乘方式。4．2交通设施布局设计长途客运站：保鹭现状长途客运站功能和布局不变。公交枢纽站：规划在长途客运站与铁路客运站之间建设公交综合体，联系两大对外客运交通主体，方便乘客换乘。并优化公交综合体内部交通组织，采取上、下客区分离，多通道、锯齿型停靠设计：进站客流通过自动扶梯直接进入铁路候客厅，换乘客流通过地下通道进入候车站台。公交综合体为地上{层、地下三层建筑。其中地下一层为换乘乘客疏散区域。地下二、三层为轨道4号线站厅、站台层．地面层为公交车停靠、到发区，地上一层为进站乘客疏散区域，地上二、三层为公交综合办公区。轨道车站：地铁4号线位于公交综合体地下二、i层，地铁5号线临中山路位于地下二层．两条地铁线路通过地下通道衔接形成“T’，型换乘。地铁车站通道分别与地面层和地下一层相连。出租车站：规划将出租车下客区设置在高架层．候客区设置在地下一层，采取双通道下客和i通道上客，并通过地面通道联系下客区和上客区，保证出租车下客后能便捷进入候客区。社会停车场：规划将社会车停车场设置在地下一层，将更多的地面空间留给乘客。并扩大停车规模，车辆进出口单独设置．分别设置l处进口和2处出口．避免了进出车辆过于集中。具体布局方案如图7所示。4．3人行疏散系统设计内部人行疏散系统：规划在地面层铁路出站口区域形成疏散大厅，并通过定向通道和垂直通道与不同交通换乘设施进行连接：通过设置竖向通道将高架层、地面层、地下一层人流疏散空间串联起来。形成立体的人流疏散空间；设置平行于中山路的地下疏散街道，创造良好的地下步行环境．吸引换乘人流进入地下空间。外部人行疏散系统：通过设置3处地下人行通道．将铁路客运枢纽地面层、地下一层与中山路西侧公交中途站、枢纽站、紫阳东路北侧长途客运站联系起来。图6地下二层平面布局图 万方数据2009年第7期总第185期●氏市删学列图7交通设施布局图图8车流动线组织图图9进站人流动线组织图图10出站人流动线组织圈4．4车流动线组织外部交通组织：中山路过境交通通过中山路下穿隧道快速离开，地面道路及紫阳东路主要组织铁路客运枢纽到发交通。公交车交通组织：进站车流通过紫阳东路进出公交综合体下客，出站车流衰1主要交通指标对比现状规划方案疏散区面积1．4万n122．9万m21．3万m22．7万n12公交枢纽17条线路23条线路出租车泊位40个91个社会车泊位150个343个裹2不同交通方式换乘距离对比现状规划方案铁路一长途车508m455m铁路一公交车264m70m铁路一出租车140m166m铁路一社会车100m180m通过中山路离去。出租车、社会车交通组织：车辆通过匝道上高架层下客平台送客．离去车辆通过下桥匝道直接离去，或通过中山路调头车道进入地下候客区。长途车交通组织：进站长途车通过紫阳路进入．出站长途车通过中山路离去。具体车流组织如图8所示。4．5人流动线组织进站流线：乘坐小汽车和f“租车的旅客可直接到达高架层下客平台进站。乘坐其它交通方式的的旅客可经地面层快速进站通道直接进站或经自动扶梯上至高架层平台进站。具体车流组织如图9所示。出站流线：出站旅客检票后出站进入地面层疏散大厅，在疏散大厅选择换乘其它交通工具离去。具体车流组织如图10所示。4．6实施效果通过实施前后(表1、表2)对比分析，各种交通方式的换乘距离、行人安全性、交通组织的便捷性以及交通设施的容量都得到了改善，表明武昌火车站客运综合枢纽改造的服务水平得到提高。与其现代化大型综合换乘枢纽地位相适应。5结语通过以上理论与实践的探讨。可以看出：作为城市重要的客运换乘枢纽，良好的交通组织与换乘体系优化设计可以使得枢纽内实现进与出、人与车、行与停、通与到、内与外等交通活动在平面、空间上分离。保证各种换乘设施之间便捷、顺畅、清晰的联系，车辆行驶及行人通行、换乘的畅通有序，并使得枢纽与相连接区域交通有良好的联系，使客流能方便、安全、迅速地集散，以减少换乘距离和换乘时间．从而最大限度地方便乘客．体现人性化设计和交通的人文关怀。参考文献【1】1徐慰慈．城市交通规划论【M】．同济大学出版社．1998：89—93．【2】潇霖．城市换乘枢纽交通组织方法探讨【N／OL]．[2003—5—3】．htt"p：／／www．1unwen-n吐．corrffthesis／Lht_123．html．【3】武汉市城市规划设计研究院．武昌火车站交通及景现综合规划【R】．2006．f41中华人民共和国建设部，GB50220—95城市道路交通规划设计规范IS]．1995．【5】5中华人民共和国建设部，JGJ50—2001城市道路和建筑物无障碍设计规范【s】．2001．【6】中华人民共和国城乡建设环境保护部，cIJ15-87城市公共交通站、场、厂设计规范Is]．1987．201 铁路客运综合枢纽规划与换乘系统优化设计——以武昌火车站综合交通枢纽规划设计为例作者：常四铁，叶青，CHANGSitie，YEQing作者单位：武汉市城市规划设计研究院市政所刊名：城市规划学刊英文刊名：URBANPLANNINGFORUM年，卷(期)：2009，(z1)引用次数：0次参考文献(6条)1.徐慰慈城市交通规划论19982.潇霖城市换乘枢纽交通组织方法探讨20033.武汉市城市规划设计研究院武昌火车站交通及景现综合规划20064.中华人民共和国建设部GB50220-95城市道路交通规划设计规范19955.中华人民共和国建设部JCJ50-2001城市道路和建筑物无障碍设计规范20016.中华人民共和国城乡建设环境保护部CJJ15-87城市公共交通站、场、厂设计规范1987相似文献(0条)本文链接：http://d.g.wanfangdata.com.cn/Periodical_csghhk2009z1043.aspx下载时间：2010年3月19日
