互通跨越高速公路施工组织设计 42页

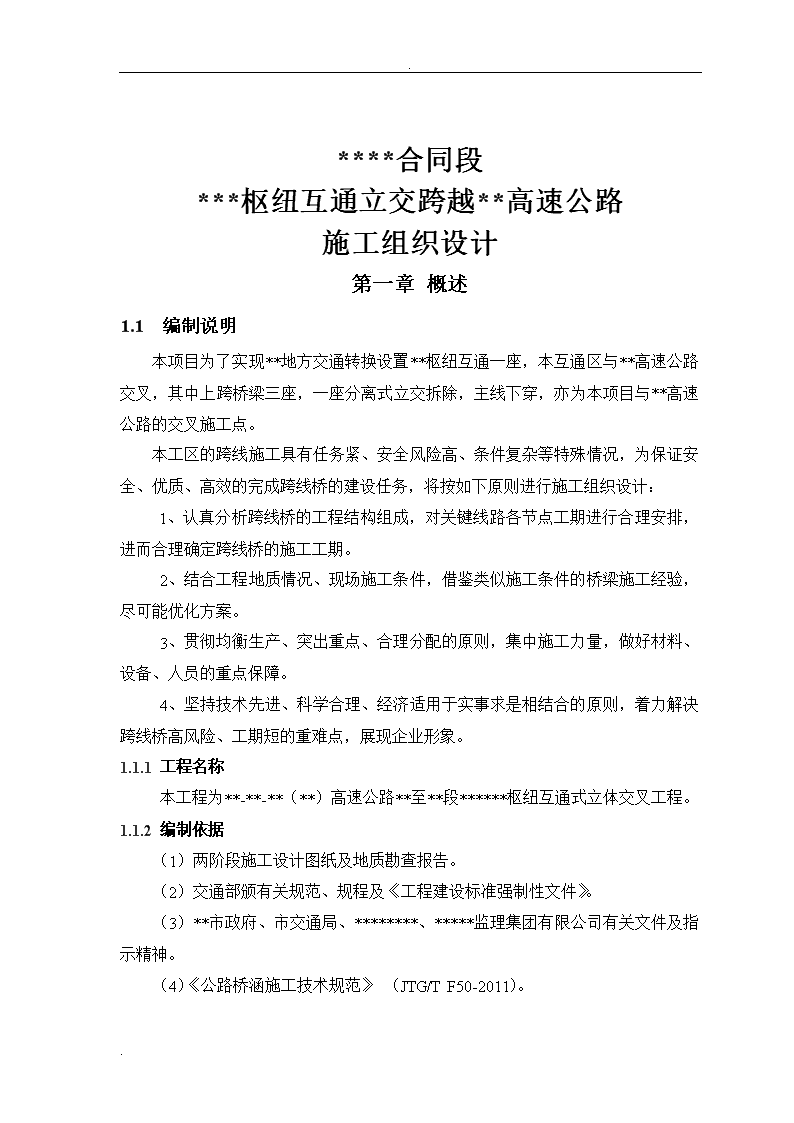

.****合同段***枢纽互通立交跨越**高速公路施工组织设计第一章概述1.1编制说明本项目为了实现**地方交通转换设置**枢纽互通一座，本互通区与**高速公路交叉，其中上跨桥梁三座，一座分离式立交拆除，主线下穿，亦为本项目与**高速公路的交叉施工点。本工区的跨线施工具有任务紧、安全风险高、条件复杂等特殊情况，为保证安全、优质、高效的完成跨线桥的建设任务，将按如下原则进行施工组织设计：1、认真分析跨线桥的工程结构组成，对关键线路各节点工期进行合理安排，进而合理确定跨线桥的施工工期。2、结合工程地质情况、现场施工条件，借鉴类似施工条件的桥梁施工经验，尽可能优化方案。3、贯彻均衡生产、突出重点、合理分配的原则，集中施工力量，做好材料、设备、人员的重点保障。4、坚持技术先进、科学合理、经济适用于实事求是相结合的原则，着力解决跨线桥高风险、工期短的重难点，展现企业形象。1.1.1工程名称本工程为**-**-**（**）高速公路**至**段******枢纽互通式立体交叉工程。1.1.2编制依据（1）两阶段施工设计图纸及地质勘查报告。（2）交通部颁有关规范、规程及《工程建设标准强制性文件》。（3）**市政府、市交通局、********、*****监理集团有限公司有关文件及指示精神。（4）《公路桥涵施工技术规范》（JTG/TF50-2011）。. .（5）《公路工程路基施工技术规范》（JTGF10-2006）。（6）《公路工程施工安全技术规程》（JTJ076-95）。（7）《公路桥梁加固施工技术规范》（JTG/TJ23-2008）。（8）《公路工程养护与施工规范》。（9）***高速公路有限公司对跨线施工的相关要求。（10）对施工所需主要材料、电力、动力资源、便道、便桥调查所取得的资料。（11）业主对本工程的施工工期、安全文明及质量要求。（12）本单位现有的施工技术能力、施工经验及施工机械设备。1.1.3编制原则（1）严格遵循投标（技术）文件、设计图纸、资料及国家、部委和地方政府颁布的有关技术规范、规程的规定，认真分析研究制定切实可行的施工技术措施。（2）总体考虑，全面协作，选择适宜本工程条件的施工机械设备和人员，发挥设备、人才优势，认真分析，充分比较、论证，合理规划整个工程的施工顺序、技术措施，减小施工干扰，加强各施工工序间的衔接，提高施工效率，确保施工质量和进度。（3）用多方案分析比较选择合理可靠的供水、供电、排水、防噪、防尘方案，选择最有利的工程施工方法与工艺，做好跨越**高速公路交通导流措施，同时又对周围环境影响最小的施工布置方案，力求对施工周围环境的不利影响降低到最小，避免造成**高速公路通车堵塞以及通车安全事故，加强各施工工序间的衔接，提高施工效率，确保施工质量和进度。（4）认真贯彻执行“百年大计，质量第一”的质量方针政策，在业主和监理工程师的指导下，优质、高效、快捷的完成本工程施工，交给业主一个满意的答卷，为**市乃至四川省及西部地区的高速发展贡献力量。（5）力争在合理工期范围内提前完成跨线施工而不影响现有高速公路的通车。1.2工程概况*************1.3互通桥梁主要结构**枢纽互通立交，起点里程为K0+000，终点里程为K0+620，其形式为半苜蓿叶A型，设计有环形匝道，该互通采用主线下穿形式穿越**高速公路，共10条匝道. .（分别为A、B、C、D、E、F、G、H、M、SY匝道，SY匝道为原**路两侧拼宽段落）。互通内共10座桥梁，其中3座为跨线桥，一处分离式立交桥改造。本项目工程与**高速公路的交叉桩号为：K0+000.032=SYK150+284.790，即：本项目起点K0+000.032处与**高速公路K150+284.790交叉。与**高速公路的交叉里程为：SYK149+600～SYK151+060（合计1460m）。1.3.1本项目的主要跨越部位1、A匝道1#桥第十三、十四跨：交叉于**高速公路SYK150+429.546位置；2、G匝道1#桥第十二、十三跨：交叉于**高速公路SYK150+133.590位置；3、SYK150+254.79**高速大桥：本桥新建于原**高速火把堰大桥一侧加宽施工，与火把堰大桥并列设置，其新建桥梁右侧梁板边线与火把堰大桥左侧梁板边线距离为20cm；4、SYK149+835新建车行天桥：交叉于**高速公路SYK149+835位置；5、SYK149+826原车行天桥拆除：交叉于**高速公路SYK149+826位置；6、SYK149+600～SYK151+060段路基拼宽施工。1.3.2本项目的主要跨越桥梁结构形式1）**互通AK0+580.973A匝道1#桥本桥为跨越任家河、主线高速及**高速而设。本桥上部构造采用（4×20）+（4×20）+（2×20+2×16.11）+（2×25）m普通钢筋混凝土现浇箱梁及装配式预应力混凝土T梁，全桥共4联；下部构造：桥墩采用柱式墩配钻孔桩基础；桥台采用重力式桥台、扩大基础。2）**互通GK0+413.901G匝道1#桥本桥为跨越**高速而设。本桥上部构造采用（5×20）+（3×20）+（5×20）+（2×25）m普通钢筋混凝土现浇箱梁及装配式预应力混凝土T梁，全桥共4联；下部构造：桥墩采用柱式墩配钻孔桩基础；桥台采用重力式桥台、扩大基础。3）**互通SYK150+254.79**高速大桥本桥为跨越任家河、主线高速而设。本桥上部构造采用20+（4×20）+（4×20）m预应力混凝土小箱梁及普通钢筋混凝土现浇箱梁，全桥共3联；下部构造：桥墩采用柱式墩配钻孔桩基础；桥台采用重力式桥台、扩大基础。本桥桥位位于**高速公路重庆至**方向一侧桥梁拼宽段。. .4）**互通SYK149+826车行天桥该桥为乡村公路跨越即有**高速而设，SYK149+826处原有老的汽车天桥，桥型方案为12.5m+21m+12.5m斜腿刚构，**高速加宽后该天桥被废除。5）新建SYK149+835车行天桥进行跨越，恢复乡村公路与既有**高速公路的通行，桥型方案为2×25m装配式预应力砼T梁，桥梁全长57.7m，桥下净空高度不小于5.5m。1.4交叉跨线方案根据地形特点、交通量组成，本着最大限度减少对**高速公路干扰的原则，形成如下交叉跨线方案：1、本项目主线及M匝道下穿既有的火把堰大桥通过**高速公路。2、**枢纽A、G匝道分别上跨**高速公路，在**高速公路中央分隔带合适位置设置桥墩，采用2×25m预应力混凝土T梁或箱梁的跨越方案，A匝道1#桥交叉于**高速公路SYK150+429.546位置，G匝道桥交叉于**高速公路SYK150+133.590位置。3、**高速SYK149+600～SYK151+060段部分段落两侧路基需拆除重建，并需对现有5处通道或涵洞进行接长。4、由于**高速公路路基加宽，原SYK149+826车行天桥不能满足通车要求，需拆除重建，重建SYK149+835车行天桥采用2×25m连续梁连接两侧机耕道。5、跨越**高速处，桥下净高按5.5m（规范要求5m）进行控制，实际最小净空5.65m。第二章工期计划安排2.1工期目标根据业主2012年年底通车的目标，拟6个月内完成跨线施工任务，历时180天。2.1.1拟开、竣工日期跨线施工计划于2011年12月1日开始，至2012年7月16日计划完工，其中去除元旦佳节3天、春运期间40天及五一黄金周3天期间。2.2互通立交跨线施工流程、时间及交通管制方案根据节点工期计划安排，我工区主要施工占道工期集中在交通安全保畅设施的支架通道. .搭设、拆除进行交通导改，需要交替占道半幅车道。安全支架搭设好后，局部占道时间根据相应部位完成时间为准（具体占道面积根据实际计算），具体内容见《施工流程、时间及交通管制表》。主线下穿与道路拼宽段为非占道部位，属于公路用地临时占用。. .第三章施工组织根据跨线施工的特殊性以及跨线施工的工期要求，以及保证**路行车交通安全、通畅的情况下，需对该跨线进行专门的人员、设备、机械、材料进行组织。3.1人员组织包括跨线施工阶段的管理人员、人工的投入数量以及分工进行组织。详见下表：3.1.1管理人员投入表序号姓名职务主要工作内容在场时间备注1项目经理总负责6个月2项目副经理项目执行6个月3项目总工方案负责6个月4工程部长施工安排、负责6个月5协调负责人现场协调6个月6材料负责人确保材料供应6个月7机械、设备负责人确保机械设备6个月8施工员现场施工兼安全6个月9施工员现场施工兼安全6个月10施工员现场施工兼安全6个月11施工员现场施工兼安全6个月12质检员质量检查兼安全6个月13测量员施工测量6个月14安全工程师安全总负责6个月15专职安全员安全管理及监督6个月16专职安全员安全管理及监督6个月17内业资料员数据统计6个月. .3.1.2施工人员投入表序号工种投入数量主要工作内容在场时间备注1拆除工45跨线内的桥梁、边坡、护栏、护网、路面拆除、中分带管网改造、绿化拆除180天2混凝土工20墩柱保护及基座砼浇筑15天3支架工36碗扣式脚手架安装及拆除30天4型钢架设操作工18型钢加工、安装、拆除30天5司机4指挥车司机180天6设备操作手11特种机械、设备操作180天旧桥拆除46天8梁板架设工6梁板架设30天9机械操作手4土石方机械操作180天3.2机械、设备组织包括跨线施工阶段的交通导改阶段投入、跨线施工拆除投入、施工过程投入设备、机械进行组织。详见下表：序号机械、设备名称型号数量用于何处在场时间备注1挖掘机320型2便道、拆除配合180天2装载机50型2材料、渣土转运180天3汽车起重机25t2物料吊装180天4汽车起重机50t2旧桥拆除30天5汽车起重机130t4旧桥拆除15天6混凝土切割机1旧桥拆除46天7空压机3m34旧桥拆除20天7风镐8旧桥拆除20天8架桥机80t1T梁架设30天9旋挖钻机1桩基成孔7天10自卸汽车3废混凝土块弃方46天. .3.3材料组织包括跨线施工阶段的门洞搭设、主体工程施工、以及导改后的相关的材料投入进行组织。详见下表：序号材料名称材料规格单位数量用于何处备注1彩钢板1×2m块2920路基、防撞岛施工围挡购买2钢管ф42×3.5T2.0路基及防撞岛施工围挡、门洞通道支架剪刀撑等租赁3钢管ф42×3.5T0.1中分带管网改造购买4钢管ф108×5T0.2旧桥拆除购买5钢管ф402×22T31.0旧桥拆除支架搭设购买6无缝钢管ф200×5T2.0中分带管网改造埋线购买7碗扣式钢管ф42×3.5T45.0门洞支架搭设租赁8钢板3mmT26.54门洞支架搭设、旧桥拆除平台搭设购买9工字钢I12T4.1旧桥拆除平台分配梁搭设购买10工字钢I18T5.5旧桥拆除平台钢管柱连接购买11工字钢I20aT28.2支架通道平台搭设购买12工字钢I36aT2.88盖梁施工平台购买13工字钢I56aT16.5旧桥拆除主梁购买14砂袋个3000围挡施工使用自备15氧气、乙炔型钢切割满足使用16木板1220*2440张245高速公路路面保护购买17废旧轮胎个20高速公路路面保护购买18木枋10*10m450支架通道底座垫木购买. .19密目安全网国标m2350安全防护（包含旧桥拆除）购买20钢丝绳ф50m90旧桥拆除斜腿拉撑购买21枕木9m/根根20保证旧桥拆除梁板均匀受力于支架上购买22千斤顶120t个8支撑旧桥拆除梁板购买23砂砾石/m39500主线下穿路基填筑购买24混凝土C30m350下穿大桥墩柱保护以及旧桥拆除基座施工自拌3.4交安设施投入第四章跨线主要施工方案、施工工艺及方法4.1施工顺序①支架搭设交通导改；②中分带管网改造；③桥梁桩基、系梁、墩柱、盖梁、桥台、拼宽段路基土石方施工；④跨线部位T梁安装；⑤跨线桥上构现浇、桥面铺装；⑥SYK149+826车行天桥拆除；⑦支架拆除交通导改，完成施工任务，恢复交通。4.2施工准备1、测量准备在开工之前，首先对中间墩及两侧墩、台位置进行详细测量及定位放样，给出各个结构物高程以及平面位置，报监理工程审批。2、试验准备完成各种原材料的检验，并根据实际使用的原材料进行配合比认定，报监理工程师审批。3、施工前的其他准备1）开工前进行动员，对即将动工的跨线桥施工进行安全、技术交底，另施工作业人员提高跨线桥施工质量及安全意识；2）开工前做好通往各个工作面的施工便道，使机械、设备、材料能及时运至现场；. .3）专职协调员进场，并熟悉跨线施工的一切流程；4）做好机械、设备、电力的布置方案，合理利用工期，在即快又安全的前提下完成各种工序；5）工序与工序之间的交接必须一致，上一道工序必须为下一道工序负责；同时加强工长之间的交流与协调；6）所需的机械、设备必须在开工前进场准备，以免开工时造成停工待机现象的发生。7）一切准备就绪后，通知驻地高级监理工程师以及安全监理工程师，是否同意开工，同意开工后，立即全面展开。4.3SY匝道两侧拼宽段路基土石方施工方案路基施工严格按照《公路软土地基路堤设计与施工技术规范》JTJ017-96和《公路工程路基施工技术规范》JTGF10-2006的要求进行施工，以及按两阶段施工设计图进行施工。1、软土路基处理开工前，根据两阶段设计图纸，对拼宽段存在有软基处理的部位提前进行，及早完成软基处理。2、涵洞接长施工不占道施工，宜早完成原**高速公路的涵洞接长施工任务，合理安排劳动队伍作业。3、拼宽段路基挖方施工因目前**高速公路与本工区互通交叉部位的边坡无护面墙等结构，其他结构为边坡绿化植物、镀锌铁丝网、框架梁、锚杆、菱形网格护坡、实体护坡，可采用人工配合机械的方式进行拆除。根据设计开挖线完成施工放样工作；为了避免挖方落石掉入高速公路造成安全隐患，以及通车安全考虑，临时占用**高速公路两侧硬路肩路段，架设定型彩钢板以及沙袋防撞措施进行保护，彩钢板采用钢管支架进行搭设。而后，调入挖掘机进入施工工作面，逐层开挖路基土石方，由自卸汽车运渣至弃土场或填筑路基填方。. .如开挖边坡坡度较窄，不能满足机械设备施工，则采用人工开挖的方式进行。4、拼宽段路基填方施工填方施工严格按本工区总体施工组织设计进行，施工前，完成软土路基处理以及涵洞接长施工任务，以及对原**路路基坡面、拼宽段路基原地面进行清表处理，清表的同时完成路基台阶开挖，对**高速公路填方段的边坡进行拆除处理。填方按设计要求每层每侧加宽50cm，以保证路基宽度，同时每填筑5层修整一次边坡，待路基全部填筑完成后，统一采用人工进行修整一道边坡。4.4**高速公路中分带管网改造施工方案1、中分带绿化拆除位于桥位上的绿化树木、草皮等绿化设施进行移除，移除后保护好绿化树木，待桥梁施工完毕后，恢复绿化带使用。2、中分带管网改造中分带下的管沟为倒梯形，管沟中的线缆较多，必须对线缆加以保护。首先将管网人工小心刨出约50m距离，然后将其改移到单侧，改移后采用ф42钢管钉固定，钢管钉单根长度不小于1.5m，并采取δ=3mm钢板进行围挡，管线采用壁厚5mm、直径不小于20cm的无缝钢管纵向割开，把管线等放入钢管内加以保护，并将钢管纵缝利用胶带缠密实。而后可对桥梁桩基、系梁、立柱等部位进行施工（见管网改造图）。图1**高速公路路基中分带管网断面图管网改移后对桥梁进行作业时，一定注意管网的安全，避免折断，同时现场施工负责人以及专职安全员将随时检查，避免重物堆积于管网之上。管网改造完成后，将通知四川省成南高速公路有限公司验收。4.5A匝道1#桥、G匝道1#桥、SYK149+835车行天桥跨线施工方案4.5.1桩基成孔施工方案为保证过往车辆的安全，桩基成孔拟采用人工挖孔，利用空压机、风镐或水磨钻进行挖孔掘进，绝对禁止采用爆破技术进行挖孔作业，以免爆破产生的飞石伤及过往车辆。如孔内遇有地下水，则采用水泵直接抽水至高速公路路基边缘排水沟内。. .人工挖孔孔内弃渣，通过支架通道人工将其运至**高速公路外侧，再利用装载机等机械转运至附近临时弃土场。为了及时完成基础施工，拟组织三班制24小时连续作业。其挖孔现场布置如下图所示。为了确保施工作业安全以及行车安全，以及保证在跨线施工加快进度的前提下，除了运用人工开挖孔桩工艺外，也可采用机械开挖的方式进行，机械宜采用履带式旋挖钻机进行挖孔作业。机械挖孔作业期间，为了保证旋挖钻机不对**高速路的破坏，采用加垫木板及废旧轮胎的方法进入工作面，挖孔作业完毕后，及时清理高速公路路面，保证其不受污染。图2人工挖孔桩立面布置图图3人工挖孔桩横断面布置图4.5.2桩基钢筋安装及砼浇筑方案因跨线桥中分带处桩基施工本身工作面狭窄，且为了保证**高速公路通车，采用预制钢筋笼的方法显然不可采取，因此，在已成孔的桩基内进行钢筋制作安装。施工中将钢筋等材料通过支架通道运送至施工现场，并采用卷扬机运送至桩内，钢筋放入桩孔内的过程中，桩孔内人员必须离开，待钢筋放入后方可进入工作面进行施工。桩基内钢筋笼按设计要求进行安装，首先将已制作好的加劲箍筋进行定位，然后再按设计间距焊接成型，箍筋在主筋全部焊好后于桩顶位置进行安装，直至按设计施工完毕为止。桩基混凝土浇筑采用输送泵输送混凝土，将混凝土输送泵放置于公路外侧已形成的匝道内，然后将输送管通过支架通道接至孔口进行砼浇筑。4.5.3防撞岛施工方案因桩基施工中分带管网已经改造完毕，在已形成的墩柱按设计图位置将场地平整完毕，在钢材加工场将已加工好的钢筋骨架运至施工现场拼装并支撑好模板，同样采桩基砼浇筑的方法进行施工。施工时注意预埋件的安装。4.5.4柱式墩身施工方案1、场地布置及材料设备进场：在桩基施工场地布置的基础上，将模板、钢筋半成品、钢筋安装架等设备、材料利用小型货运汽车运输进场，并利用吊车卸车等。. .2、钢筋安装：由于本桥墩柱均不高（5m），首先将钢筋骨架进行加工，然后通过人工将其运至施工现场，在已形成的桩基础上进行安装。3、模板的制作及安装：模板采用专业厂家生产的大块定型钢模，钢模运输采用人工运输，并采用手拉葫芦进行拼装、校正。4、砼的浇注：砼浇注方法同桩基，利用砼输送泵进行。5、模板拆除：模板拆除利用人工进行，在拆除过程中，同安装一样，应特别注意模板按设计单块进行拆除并不得碰撞支架。6、砼养护：砼拆模后，利用薄膜包裹养护7天以上。4.5.5盖梁施工方案盖梁支架利用已架设好的支架上，因跨线桥盖梁离地面位置的距离不高，满堂支架不会有较大的弹性变形。在盖梁施工过程中，于支架上横向布置I36工字钢支撑，在工字钢支撑上立模。钢筋骨架首先在加工场加工完成，运至现场后安装。钢筋材料及模板转运、安装、拆除均与立柱施工相同。4.5.6上部构造T梁安装方案首先在本预制场按设计要求将梁板预制并张拉完成后，运至桥头，再通过已搭设的架桥机进行架梁。4.5.6.1架梁施工工序1、预制板的运输拟采用运梁车运输，在已形成的道路上将运梁车运至桥头。安装采用的80T双导梁架桥机进行。2、梁板安装程序：在桥头路堤上铺设轨道至桥台，在轨道上拼装架桥机，再将架桥机推移至安装孔。推移时，纵移行车应置于导梁后端，以增加后端平衡重量。确保抗倾翻系数大于1.5。架梁前端接近墩顶时将前支架先安装在墩顶预埋螺栓上，再推移至设计位置，使前支架垂直后，固定后架桥机，并将交叉剪力拉紧，以保证横向稳定。将预制梁运至架桥机后跨内，两端同时起吊。横移小车应置于行车梁跨正中并适当固定，预制梁起吊高度应使梁底超不定期架桥机中间横梁顶面。将预制梁纵移至安装跨，用止轮器固定纵移行车后，用横移小行车将梁横移到设计位置下落就位。. .待一跨的预制梁全部安装完成后，将纵移行车退到后端。再前移架桥机，拆除前支回支墩顶联结螺栓，把前支架挂鼻架上，重复上述进行另一跨安装。4.5.6.2施工注意事项1、为了保证通车安全，架桥机定位一定要稳当。2、架梁前，对架桥机各个连接部位、轨道搭设、电力设施等相关内容进行详细的检查。3、为确保安装，必须注意：梁体就位必须正确，支座接角紧密，不得有空隙。4、架梁时现场专职安全员、施工负责人、安全负责人全部到位进行指挥，做到上下工作面均有人员进行监督、指挥。4.5.7支架通道搭设跨线桥施工属于我项目工区的重、难点工程，因此控制施工工期以及工程质量、通车安全等尤为重要，即按施工工期完工，又能保质保量，又不能出现任何安全状况及影响通车。因本桥设计跨线方案为25m预应力混凝土T型组合梁装配完成跨线，因此本方案的支架形式采用碗扣支架形式，同时可作为桥面系施工的操作平台。1、跨线桥施工支架方式采用组合支架方式，该支架即作为初期桩基出渣及砼浇筑使用，也为上部构造T梁架设以及现浇砼使用。组合支架采用碗扣支架配合工字钢支架组合而成，碗扣架立于高速公路中分带及两端的硬路肩上，之上采用I20a工字钢均匀布置铺装于顶托上，顶托上铺设密目安全网以及钢板平台，支撑体系搭设完毕，具体见下图：图5跨线支架平面布置图2、碗扣支架1）脚手架搭设参数脚手架设置见“匝道桥跨越**高速公路支架平面布置图”：横向间距或排距(m):0.90；纵距(m):0.60；步距(m):0.60；采用的碗扣架管(mm):Φ48×3.5；2）支架搭设布置支架搭设立杆横向间距为90cm，纵向间距60cm，水平杆每0.6m一道，剪刀撑横桥向每隔四排设一道。. .支架采用碗扣式钢管架，立杆底直接立于沥青混凝土路面上，立杆顶设可调顶托，顶托上方顺桥向铺设I20a工字钢。工字钢顶面铺设δ=3mm的钢板。3）碗扣支架搭设①、支架材料规格 支架采用碗扣式钢管架，立杆主要采用2.4m、1.8m、1.2m三种,立杆接长错开布置，横杆采用0.9m、0.6m两种组成，顶、底托采用可调托撑，剪刀撑使用普通钢管。②、首先在场平地面上放出支架边线，然后按支架方案设计碗扣架纵横间距放线；③、支架安装严格按照图纸布置位置安装，碗扣支架为定型支架，安装时先确定起始安装位置，并根据地面标高确定立杆起始高度安装，利用可调底托将标高调平,避免局部不平导致立杆不平悬空或受力不均，安装可采取先测量所安装节段地面标高,根据所测数据计算出立杆底面标高,先用可调底托将四个角标立杆高调平后挂线安装其它底托,后安装立杆。扣件对接要错开，连接牢固，保证支架刚度。支架与需拆除的梁必须紧密接触，使梁的荷载能传递到支架上。4）支架布设注意事项①、当立杆基底间的高差大于60cm时，则可用立杆错节来调整。因本部位脚手架立于**高速公路沥青砼路面上，高差相差不大。②、立杆的接长缝应错开，即第一层立杆应用设计图组合的立杆错开布置，采用2.4m、1.8m、1.2m错开搭接按支架总高5.0m进行布设，至顶层再用其它长度的顶杆找平。③、立杆的垂直度应严格加以控制：30m以下架子按1/200控制，且全高的垂直偏差应不大于10cm。④、脚手架拼装到3～5层高时，应用经纬仪检查横杆的水平度和立杆的垂直度。并在无荷载情况下逐个检查立杆底座是否松动或空浮情况，并及时旋紧可调底座和薄钢板调整垫实。⑤、斜撑的网格应与架子的尺寸相适应。斜撑杆为拉压杆，布置方向可任意。一般情况下斜撑应尽量与脚手架的节点相连，但亦可以错节布置。5）脚手架安全技术标准，搭设脚手架安全基本要求。. .①、作业平台有足够的面积，脚手架必须达到稳定、坚固，保证在各种荷载和气候条件下不产生变形、倾斜和摇晃。②、使用的材料规格和型号必须符合安全要求。③、搭设结构符合规定，脚手架杆件连接处要固定牢靠。④、作业层脚手板要铺满、铺稳，绑扎牢固，无探头板。⑤、必须有完善的安全防护措施，按规定设置防护栏，安全挡板以及安全网等。⑥、钢脚手架必须有良好的接地防触电措施和避雷装置。⑦、架子的底脚必须固定牢固。6）支架拆除支架拆除时，临时封闭交通，单幅拆除，在另幅通车道上做交通导流，详见交通导流方案。①拆除脚手架时，禁止无关人员进入危险区域。拆除应按顺序由上而下，一步一清，不准上下同时作业。拆除脚手架大横杆、剪刀撑，应先拆中间扣，再拆两头扣，由中间操作人员往下顺杆子。拆下的材料，应向下传递用绳吊下，禁止往下投扔。②拆除脚手架人员进入作业区后，要系好安全带，安全带必须高挂低用。③拆除脚手架要统一指挥，上下应动作协调。4.6SYK149+826车行天桥拆除施工方案4.6.1SYK149+826天桥概况该桥为乡村公路跨越即有**高速公路而设，SYK149+826处原有老的汽车天桥，桥型方案为12.5m+21m+12.5m斜腿钢构，**高速公路因新建遂资高速公路两侧加宽该天桥被废除，新建天桥位置为SYK149+835处，新建天桥桥型方案为2×25m装配式预应力混凝土T型梁，桥梁全长57.7m，桥下净空高度不小于5.5m，施工期间通道净空高度不小于5m。4.6.2SYK149+826车行天桥拆除施工方案原**高速公路SYK149+826车行天桥因本项目工程两侧路基拼宽而需进行改造，该天桥已不能满足通车要求，因此，位于SYK149+835处设置一道车行天桥，原SYK149+826处的天桥拆除。为了保证**. .高速公路两侧机耕道的通行，在新建完SYK149+835天桥后再拆除SYK149+826天桥。拟拆除的**高速公路SYK149+826天桥的结构为斜腿现浇刚构桥（见下图片）。图6SYK149+826车行天桥现况1、施工准备在开工之前，对该结构的各个部位进行准确测量放样工作，测量几何尺寸，同时组织相关机械、设备进场。打通施工便道及布置操作平台，所使用的机械、设备有稳固的工作面，备好钢管、工字钢、钢板等相关材料。做好交通导流措施，按交通导流措施布置安全标示、标牌。2、施工顺序⑴、施工顺序便道打通—双排钢管立柱及型钢支架搭设—安全措施安设—机械、设备进场—拆除桥面、防撞护栏、安全网等桥面系及附属工程—切割机切割主结构—斜腿拆除—桥台拆除—恢复交通⑵、主体拆除顺序（如图所示）中板拆除时宜切割成小块，每块采用130t吊车吊移高速公路路面。根据该桥图纸，中板长度为22m，共分成11小块，每个小块长度不大于2m。边板拆除时为整块吊移，边板每块11.8m，每侧设置2台130t吊车配合吊移。边板吊移过程中，注意梁板的平衡，使吊车均匀受力。斜腿切割前，钻吊装孔，将吊装用钢丝绳穿过，并固定到汽车吊上，切割完成后，整块斜腿吊移高速公路路面以外。. .图7防抛网、防撞墙、伸缩缝、桥面铺装层拆除图8斜腿两侧端板拆除图9中板拆除图10斜腿拆除图11桥台拆除图12两侧拼宽段路基施工，中分带绿化恢复，施工完毕3、拆除方案⑴、支架搭设完成后，首先将桥面、防撞墙、安全网及其他附属工程等设施拆除。⑵、千斤顶（120t手动）支撑体系布置。⑶、对称切割两侧边跨（12.5m×2跨），采用吊车移除。通过计算桥台处支撑反力为280KN，切断处支撑反力为310KN。⑷、两侧桥台位于合适位置开孔，安设ф108钢管，再采用钢丝绳每侧2根斜拉斜腿，钢丝绳尺寸不小于ф50mm。即该项措施为了保证拆除时斜腿水平受力过大推动支架而采取的可靠措施。⑸、跨中切割断开，此时，千斤顶布设好后为主要受力点，位于中跨平台上采用枕木将空隙晒满，以保证梁体对平台均匀受力。跨中两组千斤顶支撑反力最小处为130KN，最大处为350KN（对应跨中总支撑反力为260KN～700KN）。两侧根部千斤顶对应支撑反力最小处为1350KN，最大处为1600KN。跨中水平力为600KN。（说明：根部千斤顶与跨中千斤顶会根据支撑刚度的不同进行分配，所以各个千斤顶支撑力并非固定值）。⑹、切断墩梁结合部位，并采用130t吊车移除半中跨，此时主梁根部千斤顶支撑反力约为850KN，跨中两组千斤顶支撑反力各为350KN（跨中总支撑反力为700KN）。⑺、拆除支撑下的斜腿，此时斜腿上部竖直支撑反力大约为700KN、水平支撑反力为200KN。⑻、桥台拆除、中分带绿化、防撞护栏恢复。⑼、恢复交通。4、支架体系. .采用的支架体系为棚式支架，基础采用C30砼基础，支架墩身每侧采用双排ф400钢管柱（壁厚22mm），共6排，钢管柱之间采用I18工字钢焊接连接，形成钢构体系，在钢管柱之上采用I56a工字钢作为顶托，再在顶托之上搭设棚架。棚架纵梁采用I56a工字钢（Q35a钢），分配梁采用I12工字钢，分配梁上铺设3mm厚钢板，该天桥拆除之前，每侧采用两根直径不小于ф50mm钢丝绳将两侧牛腿斜拉固定，使支架水平受力减到最小，同时在梁体与支架之间钢管柱垂轴棚架面上采用8个120t手动千斤顶支撑，其余部位采用枕木将其塞满，以使该支架均匀受力。通过荷载计算，本支架体系满足施工支撑要求。该支架体系详见后附支架布置图。图13支架体系平面布置图图14支架体系横断面布置图5、支架支撑力的验算⑴、钢构梁梁体重量计算根据SYK149+826天桥图纸工程量计算该桥梁板重量：ⅰ、I级钢筋：6.492t、II级钢筋：22.269t；ⅱ、C40砼：120.43m3；ⅲ、ф50cm圆端、高65cm玻璃钢内模：110m；砼以2600kg/m3计，钢内模以37kg/m计，该桥整个上部构造现浇板重量为：345.949T。⑵、梁体支撑方式采用8个120t千斤顶作为该桥钢构梁支撑，最不利因素是梁板重力作用在跨中位置，在这种情况下，这个支撑体系属于结构对称、荷载对称的体系，这种体系的反力对称、弯矩对称、剪力反对称。弯矩分布是跨中正弯矩（支撑梁上部受压下部受拉），两个支座处负弯矩（支撑梁上部受拉下部受压），正负弯矩最大值相等（绝对值）。支架采用的方式：采用双排ф400钢管作为支撑立柱，顶托及纵梁均采用I56a工字钢，I12工字钢作为分配梁，上铺δ=3mm厚钢板作为操作面。⑶荷载分析①、型钢平台受力分析（单幅）：. .纵梁采用I56a工字钢（纵向间距为1.0m），钢质为Q35a，分配梁采用I12工字钢（间距为50cm），平台面采用δ=3mm厚钢板，枕木采用普通枕木，尺寸按实际使用部位配置。ⅰ、I12工字钢：14kg/m×17根×8.5m=1904kg×9.8N/kg=18.7KNⅱ、3mm厚钢板：10.84m×8.5m×0.003m×7850kg/m3×9.8N/kg=21.3KNⅲ、枕木：2KNⅳ、跨中切断后的最大支撑反力为：700KNⅴ、端部切断后的最大支撑反力为：350KN则I56a工字钢纵梁所承受的荷载为：q=（18.7+21.3+2+700+350）/（10.84m×5根）=20.15KN/ml=10.84mM=ql2/8=20.15×10.842÷8=296t/mIx=58222×10-8I56a工字钢高度：0.56mδ=M÷Ix×h/2=296÷(58222×10-8)×(0.56m÷2)=1.424×105Kpa=142.4Mpa查表,I56a工字钢Q35a材质的弯曲应力为210Mpa，该支架符合要求。②、ф400钢管立柱受力分析Ф400钢管柱横截面面积为0.01888m2P=q×S支架/2+1600/5×1.3（安全系数）=20.15×10.84÷2+1600÷5×1.3=525KNδ=P/S=525÷0.01888=27807Kpa=27.8Mpa单根ф400钢管立柱承受的应力为27.8Mpa，满足要求。③、C30混凝土墩受力分析800cm×80cm×50cm混凝土墩（支架位置）的面积为6.4m2.则：δ1=P/S=525KN×5根÷6.4m2=410Kpa=0.41Mpa单混凝土墩整体承受应力为0.41Mpa，满足要求。6、SYK149+826天桥拆除平面布置图7、施工注意事项①、施工中一定做好防落措施，支架操作平台两端采用彩钢板或密孔安全防落网封闭，高度宜高于该桥上构以上50cm；. .②、每天由专职安全员对支架连接处、电力设施、设备、机械、交通防撞设施等进行检查，如发现有损坏或威胁到安全的部位立即停止施工进行围护。③、拆除的上构混凝土块、钢筋等废料由支架通道运至高速公路两侧统一堆放，再由出渣车运至本工区弃土场。④、拆除过程中，由施工负责人时时观察结构变化情况，如出现开裂、断缝则立即停止施工，将施工人员引离施工工作面，同时将情况上报工区经理部、监理工程师以及业主并采取相应措施再进行施工。⑤、下构斜腿与桥台拆除应分别进行，先将斜腿逐层拆除完毕后再进行桥台拆除，桥台拆除采用炮机进行逐层完成。⑥、随时观察支撑平台变形情况，如出现变形情况则立即通知监理工程师及业主、设计单位，待采取加固措施后方可继续施工。该桥的拆除具有一定危险性，施工过程中保证24小时不离人，时时派人进行观察，做到有备无患。4.7SYK150+254.79**高速大桥施工方案**高速大桥为即有火把堰大桥**岸拼宽而设计，属于SY匝道的一部分，因此该桥作为跨线施工难点。该桥基础及下部构造为双墩柱配重力式桥台、桩式肋板台，其中1#墩设置4根桩基及立柱，2#、3#墩柱接E匝道桥（详见该桥平面布置图）；上部构造为现浇普通钢筋混凝土箱梁与预制20m装配式小箱梁。图15SYK149+254.79**高速大桥桥位平面布置图4.7.1基础及下部构造施工方案因该桥与火把堰大桥平行连接，桩基开挖与跨线桥中分带桥梁桩基开挖方式相同，因此该桥基础及下部构造施工对**高速公路通车不受影响。4.7.2上部构造施工方案桥梁上部构造为现浇箱梁与预制20m小箱梁两种结构。现浇梁施工采用满堂支架形式进行施工（因该桥对**高速公路通车影响不大，所以支撑力的计算再此不做详细说明）。4.8主线下穿施工方案本项目工程按两阶段设计图进行施工，设计为主线下穿**高速公路火把堰大桥，下穿部位为该桥的5、6、7#墩，6#墩位于本项目的道路中分带上，原设计跨越方案为路基土石方填筑。. .跨越的火把堰大桥墩柱直径为1.2m，间距为6.6m、净距为5.4m，墩高为8.5m～9.5m。MK1+280～MK1+300段填筑高度为4.37m～7.38m；K0+000～K0+020墩填筑高度为3.89m～4.37m。路基填筑宽度为54m～58m。根据成南公司要求，为了有效保证路基填筑过程中不对墩柱产生挤、压影响，原设计的施工方案已不能满足跨线处的施工要求，要求采用墩柱保护以及砂砾石填筑代替土石方填筑的措施进行施工。路基填筑施工中严格按现行施工技术规范进行，跨越该桥部位的路基填筑未对桥墩进行保护，且路基砂砾石回填填筑时采用人工使用小型夯实机配合压路机进行碾压夯实作业，同时路基填筑宜两侧对称回填，避免单侧回填对桥梁墩柱造成偏压影响。具体保护措施如下：1、墩柱保护位于本项目中分带部位采用厚度为30cm厚的C30混凝土防护方圈，高度为填方段原地面至路基土石方上路床底，混凝土内边线至墩柱距离为20cm，混凝土方圈每1.0m为一个循环施工段，方圈与墩柱之间采用细沙填充，详见下图：图16火把堰大桥5、6、7#墩桥位平面布置图与保护措施平面图2、回填段填筑材料应成南公司要求，该段采用填筑天然砂砾石代替原设计的利用土方填筑施工，砂砾石填筑每层为30cm，碾压密实。填筑段为MK1+280-MK1+300、K0+000-K0+020段，累计40m。填筑过程中，与两侧利用土石填方填筑采用台阶状衔接。详见填筑纵断面图：图17主线下穿**高速公路火把堰大桥天然砂砾石填筑纵断面图3、砂砾石回填工程量计算表. .4、墩柱保护施工注意事项①、混凝土方圈每1.0m为一个循环，待混凝土强度达到80%后方可填筑砂砾石，砂砾石回填完毕后方可充砂。②、充砂使用天然细砂。③、天然砂砾石填筑严禁单幅施工，必须采用两侧对称回填的方式，根据墩柱保护措施，可采用振动压路机进行振动密实。以达到施工技术规范要求。5、路基填筑施工我们通过以往类似施工经验，参照《公路工程质量检验与评定标准》JTGF80/1-2004中石方路基检验评定方法进行工程质量的管理和控制，确定砂砾石路基的质量控制与检验方法。严格控制天然砂砾石的分层厚度、压实机具类型、碾压遍数及测定最后2遍碾压标高差异等办法。①、分层厚度分层厚度按15cm一层进行施工，以达到良好的压实效果。②摊铺及整型按松铺系数1.3系数计算松铺厚度。采用人工或推土机结合人工的的办法将砂砾石按要求的路拱摊铺整型，先用振动压路机静压1遍以暴露潜在的不平整，然后再用推土机或人工进一步整平。③、碾压. .由于砂砾石是无粘结的透水性材料，其压实度受含水量变化影响较小，可压实性强，采用高程差的方法控制压实度；在合适的含水量情况下用18t-20t大吨位振动压路机进行静态碾压，测定最后2次振压后的标高，控制在2-5mm范围，外观密实无明显轮迹，达不到要求时继续复压，使表面密实，根据以往施工经验，一般碾压7～8遍即可达到要求。④、施工过程质量控制与检验方法施工之前，报现场监理工程师，同现场监理工程师一同做好施工记录，每层填筑完成后，首先进行自检，自检合格后按规定程序报监理工程师批准，合格后方可进行下一层的工序施工。⑤、验收与评定每个分项工程填筑完成后，按规范规定的项目对砂砾石路基进行分项工程的验收评定。6、天然砂砾石路基填筑施工注意事项①、天然砂砾石填筑施工前首先进行表土清除；按设计要求进行测量放线。②、天然砂砾石填筑施工严格按《公路工程路基施工技术规范》JTGF10-2006的要求进行施工。③、桥梁下侧路基填筑时，严禁单幅填筑、碾压。④、即有火把堰大桥混凝土方圈保护施工完毕后，采用压路机碾压，在碾压过程中，严禁开动强振碾压，对于未碾压到的部位，及时小型夯实机具进行夯实。⑤、因设计要求未对即有**高速火把堰大桥墩柱保护，且碾压采用人工夯实达不到规范要求的压实效果，故采用本方案进行实施。4.9**高速公路占道施工交通导流方案4.9.1占道施工概况遂资高速公路下穿**高速，通过10条匝道与**高速连接，改建一座车行天桥施工。仅A匝道、G匝道、SY匝道、车行天桥上跨**高速。A匝道1#桥、G匝道1#桥、车行天桥为2-25米预应力砼简支T梁跨线桥跨越**高速，非跨线部位多为混凝土现浇箱梁结构。其主要跨越的桥梁里程桩号和部位为：1、AK0+580.973A匝道1#桥：2、GK0+413.910G匝道1#桥：3、SYK150+254.79**高速大桥：4、SYK149+835新建车行天桥：本天桥为乡村公路跨越即有**. .高速而设，原SYK149+826处车行天桥因**高速加宽后被拆除。根据施工方案，跨线桥、匝道路基施工根据不同施工阶段占用道路，占道施工采用相关的措施进行封闭、围挡；4.9.2**高速公路现况**高速路为双向四车道，宽度各为2条机动车道均为3.75m，外侧1条硬路肩均为2.5m，中间分隔带3.0m,土路肩为0.75m。4.9.3导流方案概述1、交通导行原则交通导行坚持四个保证：即保证道路畅通不拥堵、保证对现况交通没有影响、保证交通导行时间短、保证交通安全和施工安全。交通导行的实施需要得到业主和交管部门的大力支持和协助，交通导行在实施前，提前向业主、产权单位、监理和交管部门上报此专项交通导行方案，得到批准后方可实施。在交通导行实施期间，还需请交管部门对临时路和施工区设置的交通标识、标牌等设施进行验收。2、交通导行方案根据本工程设计图纸及现场情况，以确保**路行车通畅为原则，施工期间**路区域内的交通导行方案拟分为七个阶段。总时间为6个月，详见第二章工期计划安排。待施工许可证办理前，将订制具体实施交通管制方案、交通导改日期等，统一报送相关部门备案。4.9.4交通导行措施1、组织机构工区项目经理部成立“交通导行小组”，由工区项目经理直接领导，工区项目部配备专职安全员3名、文明施工员3名，负责交通导行期间的安全保障工作。工区经理部交通导行小组人员见下表：姓名职务职责电话. .胡伟全项目经理总负责13983058785付征顺项目副经理现场总负责15923354788王峰项目总工施工方案负责人13594059900贾博阳工程部长方案实施13983471626钟卫民安全工程师安全负责13206003282郭军物资负责人物资储备、调运13551761155丁波机料负责人机械设备调度13708347312蒋磊协调负责人现场交通指挥调度152825600982、设置规范化的交通标识、标牌、重新施划路面标线（1）提前设置提示标识牌：在施工交叉区域的前1.6km处开始设置交通公告牌、交通提示设施等。在施工前方**南（F、D匝道）入口处设置提示标识牌“前方施工,车辆请慢行”。交通导改变道口设置在SK149+600及SK151+600两处，在距开口1.6KM处内外侧分别设置提示标识牌“前方道路施工，车辆请慢行”。（2）安装车道指示灯：在车辆通过施工地点提示车辆通行。（3）现场设施管理：施工路段采用红色反光圆尖椎、防撞墩、围挡板、水马、隔离栏杆等设施进行隔离、封闭；在交通导行的起点前，依据中华人民共和国公共安全行业标准（GA182-1998«道路作业交通安全标识»、«中华人民共和国国家道路交通标识和标线»GB5768-1999）、《公路养护安全作业规程》（JTGH30-2004）规定，设置规范化的交通标识、标牌，保证施工安全和交通安全。夜间在施工区设置频闪灯，以示警告。设置的交通标识标牌经交管部门验收合格，确保标识准确、规范。具体设置情况如下：当进行第一、二、六阶段导改施工作业时，距施工路段前、后1600米处开始依次码放“前方施工1.6km”、“前方施工1km”、“道路施工”、“车辆慢行”、““禁止超车”、“道路施工”“车辆慢行”、“禁止超车”、“道路施工”、“左道封闭”或“右道封闭”等指示标识。. .同时如附图所示加装限速牌及前方施工指示牌提醒过往车辆；施工路段每3米间隔码放反光交通锥；用以隔离、导流车辆，防止社会车辆驶入施工区域。位于支架附近放置防撞桶，同时在支架的行车方向放置黄慢灯，用于提醒过往车辆减速慢性；位于导流的起始、结束端设置警用闪灯。施工路段结束后放置相应的解除警示的标识、标牌，提示行驶车辆。3、安全措施（1）、交通导改**高速必须按照交管部门批准的时间，由高速交警负责指挥。（2）、设立专职交通员统一配备发（反）光背心24小时在导改起点与终点处指挥交通，并配备交通指挥灯，保证车辆及行人沿导改路线正常通行，对违规通行及时纠正。（3）、交通设施摆放后，要有专人负责看护，发现被车辆撞坏或其它自然因素损坏的要及时更换或维修，保证其使用功能。（4）、施工围挡需支搭牢固，每天派专人检查，发现问题及时处理。（5）、夜间施工时作业场地必须有足够的照明，以保证夜间行车安全。（6）、施工机械、材料进出场安排在夜间进行，以减少对交通的影响。禁止施工外的其它车辆进入施工区域。（7）、所有人员严禁随意出入施工现场，坚决杜绝横穿**路等危害交通安全的行为，保证工程的顺利进行、安全施工。施工作业人员由即有**高速公路火把堰大桥下穿或通过天桥跨越**高速公路。（8）、交通协管员、安全员及文明施工员统一着装，穿戴统一的发（反）光背心上岗指挥、疏导交通。（9）、安全员对整个施工现场进行巡视检查，发现隐患，及时处理。（10）、对全体职工进行交通法规，维护道路交通秩序的教育工作，组织职工进行交通安全知识教育和考核。（11）、施工过程中安排专人负责安全监督，对施工人员进行专项的安全交底。施工人员对桥梁施工的废弃物随时清除。（12）、在道路上施工要求全体干部、职工和机动车驾驶人员，严格执行交通法规，自觉遵守《机动车交通行为规范》，服从交警指挥。4.9.5环境保护及文明施工措施1、施工期间，保证施工路段的环境卫生及公路设施的安全。. .2、施工人员不得向高速公路上乱仍杂物。安排专人对施工垃圾及施工车辆所经过路面时车轮留下的泥土、灰尘及时进行清扫。3、施工车辆在行驶过程中进行苫盖，防止出现遗洒或污染现象。4、围挡整洁大方，保证优美的行车环境。第五章施工安全保证措施5.1安全目标“三无三杜”和“一创建”。三无即无工伤死亡事故，负伤率2‰以下，无重大交通死亡事故，无火灾、洪灾事故；杜绝即杜绝重伤事故，杜绝因管理不善而造成的机械设备、交通运输、爆炸、火灾、中毒等重大事故。杜绝行驶车辆撞毁支架造成重大安全事故。“一创建”创建安全文明工地。5.2安全保证体系及机构设置、安全管理本工程因跨线与**高速公路交叉施工作业影响较大，施工工艺复杂。因此确保施工安全、通车安全显得尤为重要。为保证安全生产，杜绝重大安全事故发生，我工区结合工程实际特制定以下措施：5.2.1安全生产保证体系本工区拟建立的安全生产保证体系见“安全生产保证体系框图”。成立以工区经理为组长的安全生产领导小组，全面负责并领导本项目的安全生产工作。安全领导小组：组长：胡伟全副组长：付征顺、贾博阳、王峰组员：蒋磊、钟卫民、丁波、顾培中、刘寅、周东华、周龙超、王迟、张继春、肖荣、冯曙乾、郭军安全生产保证体系框图. .安全生产领导小组项目经理随时掌握现场情况及机械完好率，协调各部门、施工队搞好安全防护、设施配套，坚决制止野蛮指挥和违章施工，杜绝事故隐患，组织安全隐患的整改。做好施工作业人员安全防护工作，同时做好交通疏导工作，制定交通导流安全管理制度，同时现场做好交通设施的维护加强设备机械人员的管理，经常对机械设备进行养护检修。保证各种安全物资的投入，定期进行安全检查。对每分项工程提出书面要求，制定安全生产的技术规定，严格按照程序施工。对交通导流提出安全技术指导方案。经常进行卫生检查，防治疾病及职业病、流行病、传染病的发生，确保施工人员身体健康工程部安全技术部器材部施工技术部职业安全健康5.2.2建立安全管理责任制(1)自项目经理、项目副经理、工程部长、安全工程师、各业务部门直至各班组，推行和实施安全目标管理。(2)建立、健全安全生产责任制，坚持“三不放过”原则。(3)签定安全生产责任合同。(4)认真执行安全生产责任制，明确各个职工的责任、具体任务、权力和经济利益，各项工作、生产以及各个环节均具有安全保证系统。(5)明确职能部门人员的责任、分工，使其做到心中有数、防范及时，处理突然事件得当，以确保安全生产不仅仅停留在口头上，而应时时贯穿于生产的整个过程。(6). .项目经理对安全生产负总责，认真贯彻执行安全生产的方针政策、法令、规章制度，审批安全生产技术措施计划并贯彻实施，组织安全检查，主持事故调查分析、提出处理意见和改进措施。(7)总工程师负责安全生产技术工作，在组织编制和审批施工组织设计、施工方案时，在采用新技术、新工艺、新设备、新材料时，必须制定相关的安全技术措施，对职工进行安全技术教育，解决施工中的安全技术问题。(8)安全部长、施工技术人员及工长对安全生产负具体责任，不违章指挥，进行安全生产交底，经常进行安全检查，消除事故隐患，制止违章作业。(9)班组长带头遵守安全生产规章制度，带领本班组成员安全作业，拒绝违章指挥，开好班前安全生产会。(10)工程科合理组织生产，加强现场安全管理，建立安全生产、文明生产秩序。(11)在编制作业指导书时，要提出相应的安全生产措施，编制安全生产技术规程。5.2.3安全检查程序管理(1)各施工环节、施工工序的组织设计中是否具有安全措施的设计，措施是否切实有效、可行。(2)安全设施、设备是否及时购置，数量、规格及标准应符合要求。(3)各生产工序、各环节在开工以前，首先布置安全设施，并实行检查验收制，条件不符合要求时不允许开工。设施不规范必须返工达到规范要求时才允许开工。(4)实行专职安全人员跟班检查，及时发现和整改安全上出现的疏忽和麻痹。(5)作好安全检查记录，特别是对隐患的记录必须具体。(6)安全检查后，要认真、全面地进行系统分析，定性定量进行安全评价，对口研究对策，进行整改和加强管理。(7)整改是安全管理的重要组成部份，是检查结果的归宿。整改工作也要作好记录，并复检。5.2.4注重劳动保护与安全生产的关系(1)劳动保护，就是解决安全与生产之间的矛盾，变不安全为安全。(2)加强领导，综合管理：领导是做好安全工作的关键，是安全生产的第一责任人。(3)贯彻法规，加强法制：法规是国家制定的各种法律、法令、条例、规则、章程等文件的总称，认真学习贯彻，并用它来统一认识、统一行动，约束每一个人。(4). .广泛进行安全教育，不断改善劳动条件：首先，提高各级领导、各级管理人员和广大职工搞好安全工作的责任感和自觉性，并每月进行安全知识讲座、每周进行安全检查、每周召开安全总结会议，进行安全教育，使职工掌握相关知识，提高安全操作技术水平，遵守操作技术规程，尽量避免安全事故。(5)积极开展科学研究：从人、工具、建筑物三个方面找到安全生产的规律和办法，总结经验与教训，指导今后的生产。(6)有法必依、执法必严、违法必究，是强化安全管理的关键。5.2.5施工现场安全管理措施由于施工现场是一个露天、人员集中的生产场所，人机流动性大，不安全因素较多，容易发生事故，因此是安全管理重中之重的地区。5.2.6施工现场安全管理基本要求(1)做好平面布置，使各区域井井有条。(2)解决好场内道路，使之坚实平坦、畅通、视线良好。(3)搞好材料分区堆放，特别是易燃、易爆、有毒、化学物品的堆放。(4)作好安全设施，如安全网、井口盖板、护栏、防护罩、各种限制保险装置等，必须安全有效。(5)设置安全宣传牌，安全警示牌，红灯或警示灯等。5.2.7特殊工程项目现场基本要求(1)挖孔的孔口在不施工时应予遮盖。(2)搭架现浇施工时，应设置安全护栏，挂安全防护网，防止坠落物伤及桥下作业人员。5.2.8防火施工组织设计中要考虑到防火办法和施救措施的实施途径，备足灭火设施。5.2.9防爆重视爆破及引爆物品的正确运输、储存、保管、领用、使用，并编制专门的操作规程。5.2.10交通安全在施工便道上作好行车标识，作好交通维护，防止坠落物件掉落伤人、伤车。. .建立安全定期与不定期检查制度，由项目经理牵头，总工、安全部长、工程科长、技术员、专职安全员等组成检查组，每月定期进行一次安全大检查，并且由专职安全员对存在安全隐患的地方实行不定期检查，并将检查结果进行通报，对于存在安全隐患的要求定期停工整改，安全隐患消除后方可施工。5.2.11建立安全奖惩制度为加强安全管理，预防和减少安全事故，使安全管理工作做到职责分明，制度斗硬，奖惩兑现，达到效果，切实保障作业人员的生命和财产安全，以促进工程施工顺利进行，依照安全法和有关劳动法律必须建立安全奖惩制度。5.2.12安全施工及安全检查措施1）常规的安全施工在进行本项目施工时在施工平台上铺设钢板网，并焊接施工围栏及布设安全网，同时给作业人员配备“三宝”，以及安全防护用品。2）墩身施工安全对于项目的墩柱施工，因墩身不高，我工区采用墩柱常规施工工艺进行施工，墩身施工的施工平台均采用钢板网铺设并在其下铺设安全密网，以保障作业人员的安全，减小因高空而产生的恐惧感，变高空作业为平地作业。3）主梁施工安全由于处于**高速中央分隔带内设置跨线桥墩，主梁跨**高速，我工区拟采用支架进行施工，支架的施工平台及通道均用钢板网及安全密网进行封闭。人员上下设置专用爬梯。对于桥跨及墩身的施工安全，工区经理部在进行支架设计时按规范要求计入规定的安全系数。梁板架设时，严格检查架桥机的各个连接部位，避免出现安全事故。5.2.12建立紧急救援预案跨线的安全施工是本项目的关键工程，对于这些关键工程，我部将制定切实可行的安全紧急求援预案并报监理工程师批准后实施。5.3交通组织安全方面5.3.1交通安全组织原则1.尽量减少对现有交通的影响，在施工过程中确保现有交通的通畅；2.尽量避免施工对交通的安全影响，确保交通安全。5.3.2交通安全组织方案. .施工时沿高速公路路线附近设置临时道路，临时道路与施工区域采用彩钢板进行隔离，临时道路按地层设计的道路要求施工至级配砂砾石层，以保证社会车辆、行人临时通行的道路。在交叉路口、改道的起点设置相应的交通标识、标牌，并安排专人负责指挥交通，确保道路通畅。5.3.3交通安全组织措施1.在施工前，提交施工期间交通保通保畅组织计划，报有关部门审批。2.桥梁施工期间，施工范围采用彩钢围护封闭施工并设置警告信号，确保公路施工行为不破坏沿线的公众服务设施；对利用施工便道进行施工物资运输应进行合理的规划并同相关进行协调以避免现有道路的交通堵塞。车辆限速通过施工区域。3.施工时，施工机械进行材料吊装需占用现有的应急停车带，将压缩部分机动车道，届时应作好相关的交通警告标识。4.保证交通通畅措施：施工期间严禁社会其他车辆以及本工区车辆由施工工作面进出**高速公路，已保证正常通车安全，同时为了有效保证交通安全，本工区将专门组织道路保畅通小组，由专业安全工程师带头，同时与四川成南高速公路有限公司**管理站、四川省交通厅高速公路交通执法第三大队、四川省公安厅交警总队高速支队**大队加强沟通，每日由以上单位进行巡逻检查，以形成道路保畅通系统。第六章文明施工及环保、水保措施6.1环境保护目的1、为保护和改善生活环境与生态环境，防治污染和其他公害，保障人体健康，促进社会主义现代业化建设的发展。　2、环保是指影响人类社会生存和发展的各种天然的和经过人工改造的自然因素总体，包括大气、水、海洋、土地、矿藏、森林、草原、野生动物、自然古迹、人文遗迹、自然保护区、风景名胜区、城市和乡村等。　3、国家制定的环境保护规划必须纳入国民经济和社会发展计划，国家采取有利于环境保护的经济、技术政策和措施。是环境保护工作同经济建设和社会发展相协调。4、响应国家鼓励环境保护科学教育事业的发展，加强环境保护科学技术的研究和开发，提高保护科学技术水平，普及环境保护的科学知识的号召。6.2环境保护措施. .6.2.1大气环境的保护措施（1）对易产生粉尘、扬尘的作业面和装卸、运输过程，制定操作规程和洒水降尘制度，在旱季和大风天气适当洒水，保持湿度。（2）合理组织施工、优化工地布局，使产生扬尘的作业、运输尽量避开敏感点和敏感时段。（3）严禁在施工现场焚烧任何废弃物和会产生有毒有害气体、烟尘、臭气的物质。（4）选择合格的运输单位和运输车辆，做到运输过程不散落。（5）施工现场要在施工前做好施工道路的规划和设置，临时施工道路基层要夯实、路面要硬化。6.2.2噪声环境的保护措施（1）施工场界噪声控制按《建筑施工场界噪声限值》（GB12523－90）要求进行施工。（2）对可固定的机械设备如空压机，备用发电机设置等在施工场地建临时房屋内，房屋内设隔音板，使其与外界隔离，最大限度的降低其噪音。（3）对噪声超标造成环境污染的机械施工，其作业时间限制在七时至十二时和十四时至二十二时之内。6.2.3振动环境的保护措施（1）施工振动对环境的影响按《城市区域环境振动标准》GB10070－88要求。（2）对振动超标造成环境污染的机械施工，其作业时间限制在七时至十二时和十四时至二十二时之内。（3）本工程主线下穿施工可能会对地层产生扰动，引起火把堰大桥桥墩变形或沉陷。因此对桥墩采用合理措施加以保护，避免出现安全隐患。6.2.4固体废弃物所有固体建筑废弃物及其他固体废弃物统一由施工支架通道运至本工区废物堆料场，然后由本工区统一运至**市垃圾处理中心。6.2.5对生态的保护（1. .）对山区绿化，在施工范围内严格按法规执行，临时占用绿地要报批并及时恢复、砍伐或迁移树木要报批，不得随意修剪树木，要按要求对古树名木进行特殊保护。（2）严格履行各类用地手续，按划定的施工场地组织施工，不乱占地、不多占地。（3）在施工场地周围出安民告示，以求得附近居民的理解和配合。（4）在施工工地场界处设实体围蔽或围栏，不得在围蔽外堆放物料、废料。6.3文明施工工程施工过程中，严格按《建设工程现场文明施工管理暂行规定》对施工现场进行管理，并积极争创文明施工样板工地。(1)文明施工实行项目经理总负责制，施工工点由作业班班长负责，项目经理定时组织相关人员对工区进行检查、评比，将文明施工管理纳入日常施工管理中，并将考核情况与作业队的管理人员收入相挂钩。(2)施工现场平面布置，严格按照监理工程师批准的施工总平面布置图进行布置，生产区、材料存放区，生活区安排合理，使施工过程中不致发生相互影响干扰等情况，拌和站必须设在远离居民生活区、学校等环境敏感区300m以外的下风向处或500m以外的上风向处，避免居民正常生活带来不利影响。(3)施工现场设置围蔽，并在标段起讫点醒目处设置施工公告牌，施工总平面布置图和施工计划进度图。施工公告标明工程名称、规模及业主、设计、监理工程师、施工单位及名称和施工单位负责人、总工程师、质检人员名称以及工程开、竣工日期、施工许可证等。(4)施工现场场容严格按规定实施，并采取以下保证措施。①所有施工管理人员和操作人员身着统一服装，头戴规定颜色安全帽，佩带证明其身份的胸牌，以便于施工现场的管理。②为使施工处于有序状态，工序施工实行标示牌管理，标示牌应标明：作业内容、工序状态、砼施工配合比、简要施工工艺、质量状态、工序负责人姓名等。③施工现场的临时房屋，包括办公室、宿舍、试验室、医疗室、食堂、厕所等按统一规划，采用活动板房，内外墙为白色，庭院、地坪平整后作硬化处理。并建立住地文明、卫生、防火责任制，按规定设置消防设施，并落实相关责任人。. .④临时道路，临时房屋在规划建设中少占地，在道路两旁种植花草树木，做好防排水和绿化工作，且排水沟清理和绿化工作由专人负责。⑤施工现场食堂按卫生防疫标准设置配备用具，并统一放入卫生橱柜中，内墙和灶台必须瓷砖贴面。并按规定要求设置医务室，以便为施工人员提供必要的医疗和急救服务。⑥住地及工地厕所设置三级化粪池净化处理，化粪池及垃圾坑由医务人员定期清洗消毒，施工完毕后采用覆盖埋置。⑦施工所用的原材料、半成品严格按本单位《文明施工管理办法》规定分类堆放，并设置标示牌。施工机械按规划位置停放，施工现场保证整洁、清爽。⑧钢筋、木料均在加工场时按工厂化标准要求进行加工制做，由专人负责材料的发放和回收工作。⑨机械修理间及钢筋、木工加工场地面均按规划做场内硬化处理。⑩施工现场内的道路随时保持平整通畅，排水设施良好，无人作业的沟、坑、井均加设护盖和设置安全警示标。施工临时道路每天由专门水车负责洒水防尘，并派专人进行路面维护。在施工范围内各交叉道路处设置明显的交通标识，标牌，确保场内行车安全。砂、石、土等材料运输时采用遮盖运输，工程垃圾和生活垃圾采用汽车运至指定的地方弃置，严禁向下小河内倾倒。散体物料的运辅及存放严格执行《暂行规定》中的有关要求。对产生噪章的内燃机组、采用隔音墙围蔽，将施工噪音控制在允许范围内。夜间施工照明采用直射型灯具，严格控制漫射灯具的使用，减少灯光对居民的影响。在施工现场悬挂宣传标识，营造良好的施工氛围，在作业点悬挂施工配合比、安全、技术操作规程要点。第七章跨线施工应急预案. .跨高速公路施工工程是一项责任重大、影响面广、危险性大的作业，较容易发生各类突发性和不可预测的重大伤亡事故，事故所造成的人员伤亡和财产损失巨大，为加强对本跨线桥施工生产安全事故的防范，及时做好安全事故发生后的救援处置工作，最大限度地减少事故损失，确保迅速、正确地处理突发事故，根据《中华人民共和国安全生产法》、《建设工程安全生产管理条例》等有关规定，结合本项目施工生产的实际，特制定本跨线桥安全事故应急救援预案。7.1应急预案的任务和目标 　保证各种应急反应资源处于良好的备战状态；指导应急反应行动按计划有序地进行，防止因应急反应行动组织不力或现场救援工作的无序和混乱而延误事故的应急救援；有效地避免或降低人员伤亡和财产损失；实现应急反应行动的快速、有序、高效；充分体现应急救援的“应急精神”。7.2适用范围 **枢纽互通上跨桥、下穿路基施工期间可能出现的特别重大、重大、较大、一般突发事件的应对工作，或需要采取应急措施的事故。7.3成立跨线桥施工应急救援组织系统根据施工需要本项目自行成立跨线桥施工突发事故救援领导小组，由高速公路交警大队、高速公路交通执法大队、四川成南公司**管理站、重庆交建施工单位等四家联合成立事故突发应急救援小组，详细名单及联系方式附后。本项目自行设置的应急救援小组全面配合以上单位的工作，其本项目的领导小组人员名单如下：组长：（项目经理、总负责）。副组长：（项目副经理、现场指挥总负责）、（安全部长、现场应急总负责）、（现场协调总负责）。成员：（综合办、应急善后处理）、郭（机料科、应急后勤保障）、邓克生（会计、应急资金保障）、（应急现场协调）、（应急现场协调）、（工程指挥车司机）以及其他所有施工管理人员均作为应急配合人员。应急领导小组下设办公室，办公室设安全部，由负责日常工作。应急救援组织电话：7.4应急救援组织职责负责贯彻和执行跨线桥施工作业突发事件应急预案的决定和指示，研究和确定跨线作业突发事件应急救援工作重大决策和指导意见；组织指挥或协助指挥特别重大、重大、较大、一般突发事件应急处置；向上级相关部门提出有效的救援措施，1、小组成员的职责①组长：. .组长负责协调现场突发事件应急工作，并做好启动应急预案的各项准备工作，在救援小组启动应急预案后，立即通知各相关单位和人员在第一时间赶赴事故现场进行救援；负责事故现场救援的具体组织工作；协调交通行业相关部门（单位）参加突发事件应急救援工作。负责协调地方地方医院在事故发生后迅速派出专业救护队赶赴现场，协调**高速相关部门迅速赶赴现场参加救援工作，为应急救援行动提供良好的通行条件。②副组长：负责组织险情区域人员的安置和疏散工作，负责安排对获救人员的安置和对死亡等人员的善后处理，负责安排联系协调指挥现场救援车辆，统一调度一切参与抢险机械，物质搬运机参加事故的调查和处理。配合组织事故区域的安全警戒，维护事故区域的交通和人员秩序，配合交警等对事故现场实行交通管制。③成员：成员负责对事故现场的施救，负责对伤员的运送，负责协调现场秩序，负责应急预案的资金保障，负责事故善后处理、负责与格相关单位的联络及相关部门（单位）间的联络和组织工作；按照国家规定向各单位通报时间情况；组织调查，负责处理时间后的经验总结；实施倍应急预案的演练。2、安全部应急救援职责①现场救援：救援时主要负责协助事故现场的安全秩序，保护职工生命和财产安全，并对现场进行保护；根据救援领导小组和上级的命令对可能发生危险的现场人员进行紧急疏散，负责协助地方政府等对来往事故现场救援交通的畅通。协助有地方人事劳动和社会保障、安监、公安、民政等部门人员对事故的调查。负责事故的善后处理工作，如事故现场的保护和清理、事故损失的评估、事故的调查、伤亡人员的善后处理和家属的接待。②日常工作重点之一：对危险源风险的评估职能和职责如下：①对各施工现场特点以及生产安全过程的危险源进行科学的风险评估；②指导现场安全措施落实和监控工作，减少和避免危险源的事故发生；③完善危险源的风险评估资料信息，为应急反应的评估提供科学的合理的、准确的依据；④落实周边协议应急反应共享资源及应急反应最快捷有效的社会公共资源的报警联络方式，为应急反应提供及时的应急反应支援措施；⑤确定各种可能发生事故的应急反应现场指挥中心位置以使应急反应及时启用；⑥科学合理地制定应急反应物资器材、人力计划。. .7.5支架坍塌事故预防监控措施以及道路防拥堵应急措施 1、所用支架的材料应详细检查，不得使用腐朽、劈裂、铸蚀、扭曲严重的型钢杆件和钢管等。  2、地基承载能力应符合设计标准和施工方案,否则应采取加固措施,使其达到设计要求。   3、根据施工季节,支架工程应采取防冲刷等安全措施。   4、支架设计方案要进行验算，经有关技术部门审批。   5、支架要按设计要求施工，应有足够的承载能力和稳定性并要与支架桩联结牢固，防止不均匀沉落（降）、失稳和变形。   6、支架架设时，应设专人统一指挥。水平和纵横剪刀连接扣件必须拧紧，形成整体。   7、拆除天桥前要与当地交通管理部门联系，设置合理的行车道、防撞墙，在公路两侧设限高、宽门洞，减速慢行标识牌，并派专人指挥过往车辆行驶，必要时请高速公路交警协助指挥。 8、夜间在支架上安装红色警示装置。   9、做好支架搭设、施工过程、拆架等工序的安全技术交底和施工现场的检查、监督工作。  10、现场施工人员（特种工种）必须经过专业培训，持证上岗。11、从事高处作业的员工必须定期进行体检，患有高血压、低血压、严重心脏贫血病、癫痫病等疾病的人员不得从事高处作业。12、起重设备必须经过国家有关行政部门检测手续。13、要有专人随时检查防坠落物安全防护平台。14、为了确保施工过程中发生交通安全事故、车速过慢等而造成通车的**高速公路拥堵，双向行车应有交通导流措施，根据本项目建设位置，跨线段位于**高速公路**站、**南站之间，如发生上述情况，于**站以及**南站进行交通疏导，确保通车不受阻碍。导流前，将与相关职能部门联系，采用提前告知以及配合高交、执法部门现场进行指导交通。7.6应急救援启动程序. .1、应急救援小组，负责指挥工地抢救工作，向各抢救小组下达抢救指令任务，协调各组之间的抢救工作，随时掌握各组最新动态并做出最新决策；2、在第一时间向110、119、120发出求救信号；3、向当地政府安监部门报告事故情况及救援情况：4、在事故发生时，施工现场负责人在项目部应急事故现场指挥（组长、副组长）没有抵达事故现场前，施工现场负责人即为临时现场指挥：5、应急小组值班人员自接到报告后及时向组长、副组长报告。组长按突发事故的性质决定小组成员按各自职能采取应急措施准备，及时赶赴事故现场，已防止事故进一步扩大；6、组长根据有关法规及时、如实地向负责安全生产监督管理的部门、建设行政主管部门或其他有关部门报告，特种设备发生事故的，还应当同时向特种设备安全监督管理部门报告。7、如发生交通事故，造成人员伤害的，第一时间组织交通车，将受伤人员送至**市中医院或**市人民医院就诊治疗。7.7现场应急救援处理   1、如施工期间发生交通堵塞的情况，我部立即停止施工，临时放行，确保车辆安全高效通行。2、施工期间如因高速公路车辆碰撞防护支架发生事故，我部立即将事故车辆拖离行车道，确保**高速车辆通行；如发生支架撞垮塌现象，我部立即联系交通执法部门，对成南路进行改道，临时采用单幅通行，立即对支架进行恢复，交通顺畅。3、在两侧来车方向设立交通协管员，配合交警疏导高峰期机动车。4、施工期间安排安全专人负责巡视，检查锥形桶是否有损害和散落现象，如有立即恢复。5、架梁期间必须保证架桥机工作性能完好，严禁违规操作，作好防护，防止掉渣等到现象。6、在施工前要先通知管线的产权单位监护，并且要先挖掘探沟探明地下管线的种类、标高、位置等情况，有管线的产权单位，将管线改移后才能施工，同时特别注意雨水、中水、污水管道的位置，因为“三水”管线在施工过程中破裂将直接影响的道路的交通状况。. .9、施工现场配置好消防设备（泡沫灭火器12个，水龙带3盘，水箱6个，铁锹20把）并对施工人员进行消防安全培训及如何使用灭火器。并组成消防小组进行不定期的火灾隐患检查。遇到突发性火灾时，如果灾情较轻时，紧急组织人员进行了灭火，并进行检查火灾隐患，灾情较重时立即报火警119，并马上通知消防主管、管理部门；组织人员疏散，进行安全保护。组织施工现场保安人员赶到现场灭火，转换事故电源。并配合消防部门，疏散车辆，保证车辆的安全，全力保证道路的畅通。10、遇到雨雾天气后，我部将停止现场施工作业。11、发生交通事故或人员伤亡事故后的应急处理a、全体人员应按照应急疏散路线有序地撤离。  b、撤到安全地点后，各部门清点人数，发现有没有撤出的人员，及时救援受伤人员，组织人员尽快解除重物压迫，减少伤员挤压综合症的发生，并转移至安全地带。   c、将伤者转移到安全的地方后对伤者进行检查、清除伤员口鼻泥块、血块、呕吐物等急救，直到救护车到来。d、对伤员进行必要的包扎、止血、固定措施如判断为骨伤，应将伤者轻轻地放在平板上，不可在搬运时将病人身体弯曲或剧烈震动。   e、尽快与**市船山区120急救中心联系，说明事故地点、严重程度、联系电话，并派人到路口接应。7.8应急救援预案的启动、终止和终止后工作恢复 　1、当事故的评估预测达到起动应急救援预案条件时，由应急小组组长启动应急反应预案令。 　2、对事故现场经过应急救援预案实施后，引起事故的危险源得到有效控制、消除；所有现场人员均得到清点；不存在其它影响应急救援预案终止的因素；应急救援行动已完全转化为社会公共救援；应急总指挥认为事故的发展状态必须终止的；应急总指挥下达应急终止令。3、应急救援预案实施终止后，应采取有效措施防止事故扩大，保护事故现场和物证，经有关部门认可后再恢复施工生产。4、对应急救援预案实施的全过程，认真科学地作出总结，完善应急救援预案中的不足和缺陷，为今后的预案建立、制订、修改提供经验和完善的依据。 　7.9应急救援的培训与演练（一）培训应急预案和应急计划确立后，按计划组织施工项目部的全体人员进行有效的培训，从而具备完成其应急任务所需的知识和技能。主要培训以下内容：. .1、灭火器的使用以及灭火步骤的训练；2、施工安全防护、作业区内安全警示设置、个人的防护措施、施工用电常识、在建工程的交通安全、大型机械的安全使用；3、对危险源的突显特性辩识；4、事故报警；5、紧急情况下人员的安全疏散；6、现场抢救的基本知识。（二）演练应急预案和应急计划确立后，经过有效的培训，工区在项目开工后演练一次，根据工程工期长短不定期举行演练，施工作业人员变动较大的应增加演练次数。每次演练结束，及时作出总结，对存有一定差距的在日后的工作中加以提高。7.10救援器材、设备、车辆等落实本项目将设立安全专项基金帐户，根据本工程施工的性质、特点以及应急救援工作的实际需要有针对、有选择地配备应急救援器材、设备，并对应急救援器材、设备进行经常性维护、保养，不得挪作他用。启动应急救援预案后，项目的的机械设备、运输车辆统一纳入应急救援工作之中。以上为我工区**枢纽互通跨线施工方案，望相关部门给予审批。.
