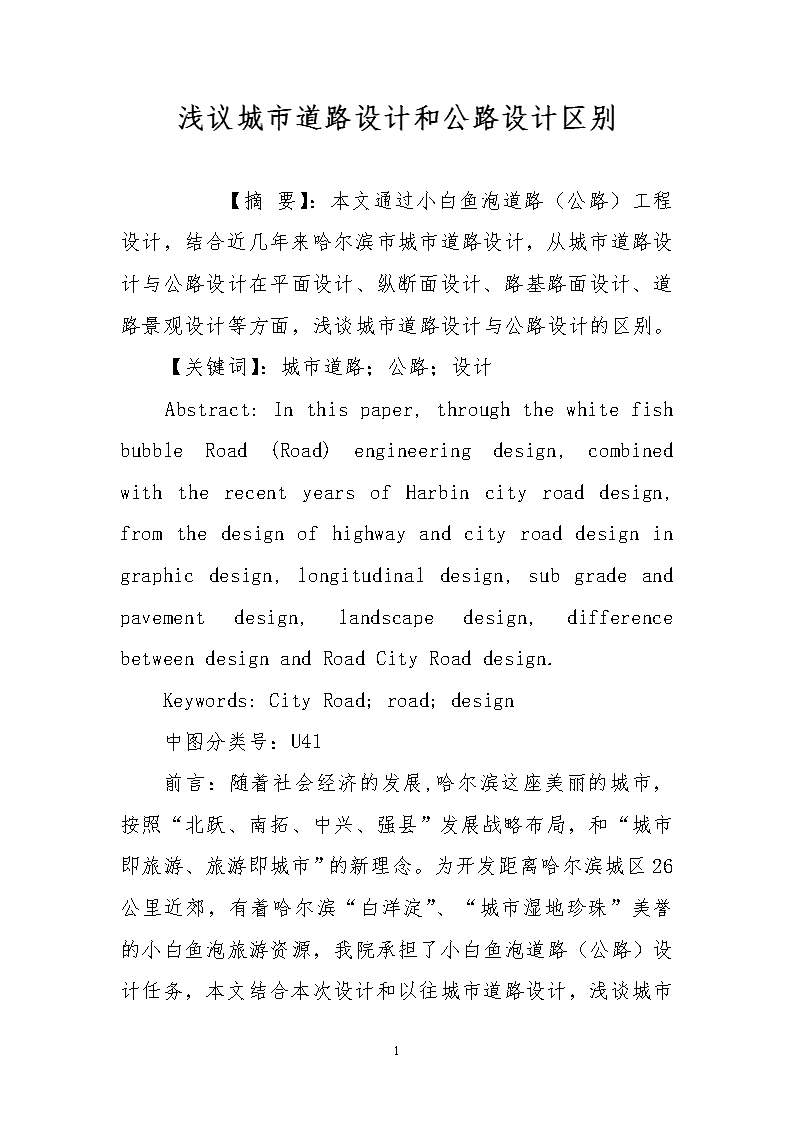

浅议城市道路设计和公路设计区别 6页

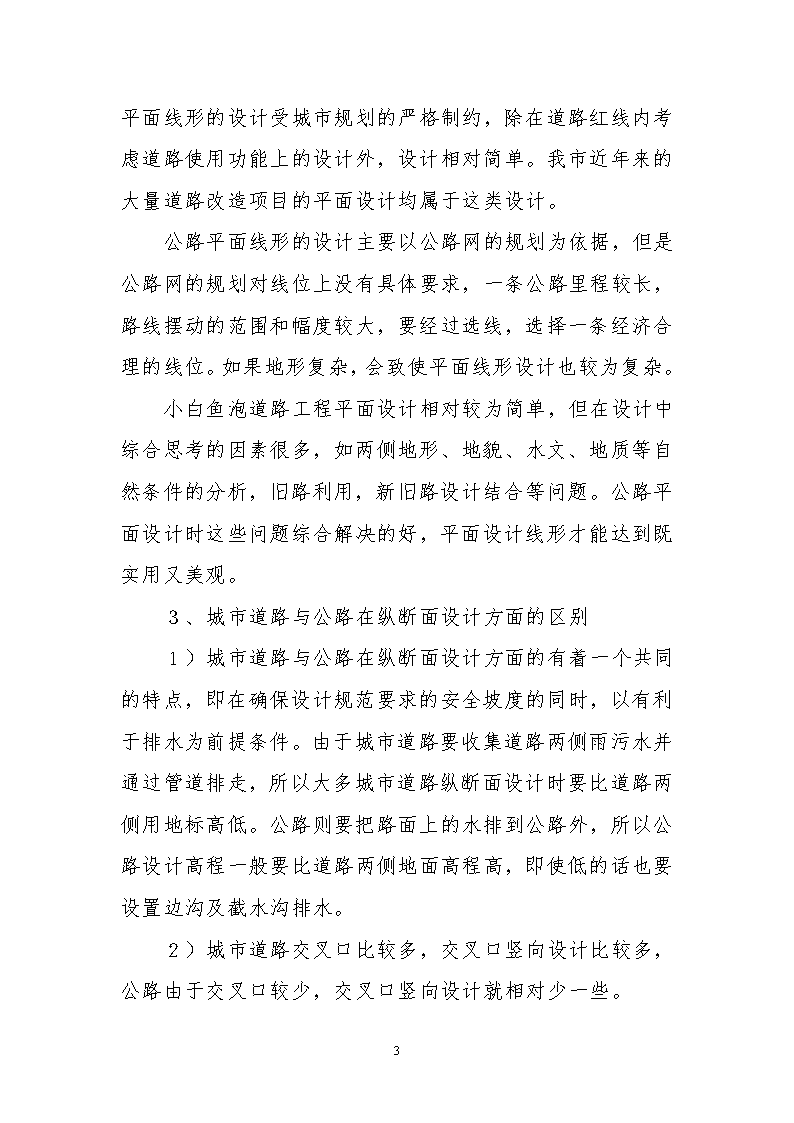

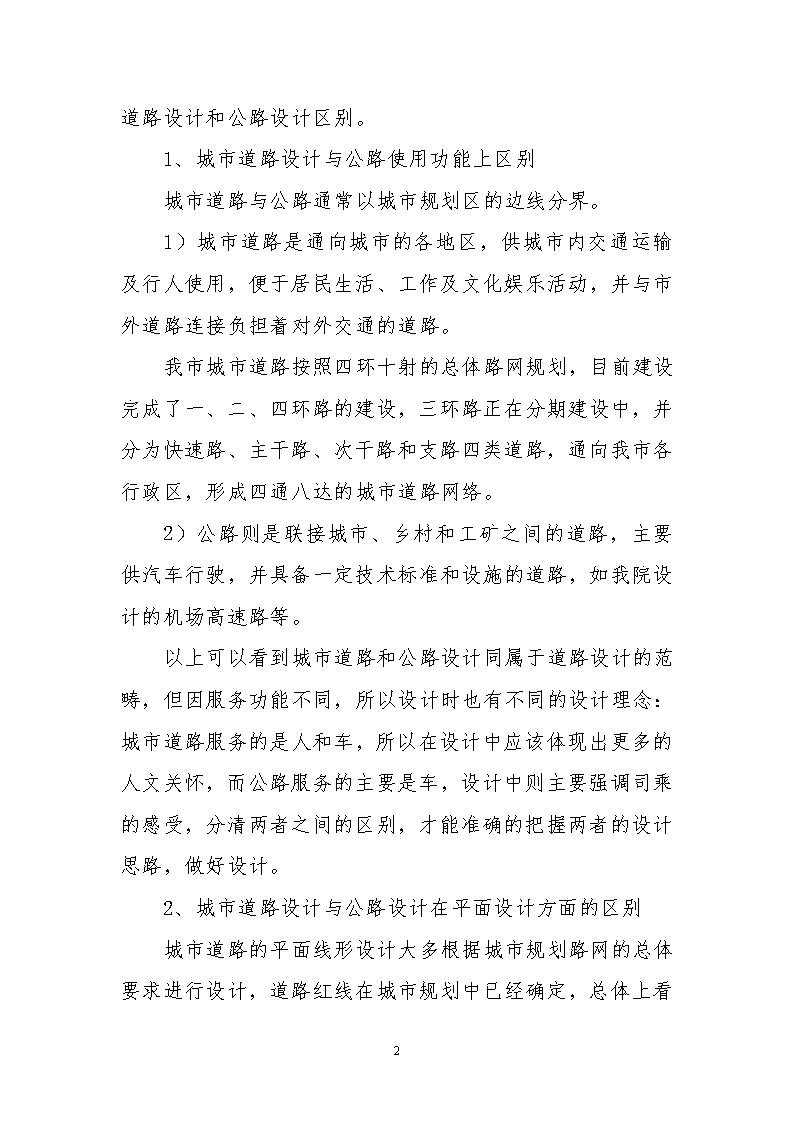

浅议城市道路设计和公路设计区别　　【摘要】：本文通过小白鱼泡道路（公路）工程设计，结合近几年来哈尔滨市城市道路设计，从城市道路设计与公路设计在平面设计、纵断面设计、路基路面设计、道路景观设计等方面，浅谈城市道路设计与公路设计的区别。【关键词】：城市道路；公路；设计Abstract:Inthispaper,throughthewhitefishbubbleRoad(Road)engineeringdesign,combinedwiththerecentyearsofHarbincityroaddesign,fromthedesignofhighwayandcityroaddesigningraphicdesign,longitudinaldesign,subgradeandpavementdesign,landscapedesign,differencebetweendesignandRoadCityRoaddesign.Keywords:CityRoad;road;design中图分类号：U416 前言：随着社会经济的发展,哈尔滨这座美丽的城市，按照“北跃、南拓、中兴、强县”发展战略布局，和“城市即旅游、旅游即城市”的新理念。为开发距离哈尔滨城区26公里近郊，有着哈尔滨“白洋淀”、“城市湿地珍珠”美誉的小白鱼泡旅游资源，我院承担了小白鱼泡道路（公路）设计任务，本文结合本次设计和以往城市道路设计，浅谈城市道路设计和公路设计区别。1、城市道路设计与公路使用功能上区别城市道路与公路通常以城市规划区的边线分界。1）城市道路是通向城市的各地区，供城市内交通运输及行人使用，便于居民生活、工作及文化娱乐活动，并与市外道路连接负担着对外交通的道路。我市城市道路按照四环十射的总体路网规划，目前建设完成了一、二、四环路的建设，三环路正在分期建设中，并分为快速路、主干路、次干路和支路四类道路，通向我市各行政区，形成四通八达的城市道路网络。2）公路则是联接城市、乡村和工矿之间的道路，主要供汽车行驶，并具备一定技术标准和设施的道路，如我院设计的机场高速路等。以上可以看到城市道路和公路设计同属于道路设计的范畴，但因服务功能不同，所以设计时也有不同的设计理念：城市道路服务的是人和车，所以在设计中应该体现出更多的人文关怀，而公路服务的主要是车，设计中则主要强调司乘的感受，分清两者之间的区别，才能准确的把握两者的设计思路，做好设计。2、城市道路设计与公路设计在平面设计方面的区别6 城市道路的平面线形设计大多根据城市规划路网的总体要求进行设计，道路红线在城市规划中已经确定，总体上看平面线形的设计受城市规划的严格制约，除在道路红线内考虑道路使用功能上的设计外，设计相对简单。我市近年来的大量道路改造项目的平面设计均属于这类设计。公路平面线形的设计主要以公路网的规划为依据，但是公路网的规划对线位上没有具体要求，一条公路里程较长，路线摆动的范围和幅度较大，要经过选线，选择一条经济合理的线位。如果地形复杂，会致使平面线形设计也较为复杂。小白鱼泡道路工程平面设计相对较为简单，但在设计中综合思考的因素很多，如两侧地形、地貌、水文、地质等自然条件的分析，旧路利用，新旧路设计结合等问题。公路平面设计时这些问题综合解决的好，平面设计线形才能达到既实用又美观。３、城市道路与公路在纵断面设计方面的区别１）城市道路与公路在纵断面设计方面的有着一个共同的特点，即在确保设计规范要求的安全坡度的同时，以有利于排水为前提条件。由于城市道路要收集道路两侧雨污水并通过管道排走，所以大多城市道路纵断面设计时要比道路两侧用地标高低。公路则要把路面上的水排到公路外，所以公路设计高程一般要比道路两侧地面高程高，即使低的话也要设置边沟及截水沟排水。２）城市道路交叉口比较多，交叉口竖向设计比较多，公路由于交叉口较少，交叉口竖向设计就相对少一些。6 ３）对城市道路与公路纵坡坡度和坡长限制，根据城市道路和公路的等级不同，也各不相同，而城市道路纵坡设计还受非机动车的影响。4、城市道路与公路在在横断面设计方面的区别由于城市道路的服务对象为城市中的人和车，所以城市道路的横断面设计从服务功能上应包括以下功能：快车道、慢车道（隔离带、隔离墩、绿化隔离带、防护栏或划线方法加以分隔）、行道树木绿化带、人行道、港湾式停车站台等要素组成。公路横断面则设车行道（防护栏加以分隔）、两侧路肩种行道树，雨水排放边沟。小白鱼泡支路工程道路横断面图5、路基路面设计方面的区别城市道路结构设计中，我市一般采用二灰土、二灰碎石、三灰碎石、沥青混凝土路面，有些道路也采用水泥混凝土路面。6 小白鱼泡路基设计结合沿线气象、水文、地质等自然条件，本着新旧路面对应，整体美观协调和因地制宜，合理选材的原则，进行路面结构设计。按《公路水泥混凝土路面设计规范》采用水泥混凝土路面，具体结构为：面层水泥混凝土22cm，基层为三灰碎石（9%石灰、3%水泥、18%粉煤灰、70%碎石）20cm,底基层级配碎石30cm。公路路基一般采用水泥稳定沙砾或碎石结构，水泥稳定碎石目前在我省在高等级公路中应用较少，在外省应用较多，主要在上基层应用。６、绿化景观设计公路建设中，高等级公路中央分隔带一般较窄，往往结合防眩要求，按照一定高度和间距种植灌木或树木。公路的边坡较高，边坡防护结合片石排水系统进行生物防护，以引导视线、改善路容、减少噪音扩散。城市道路分隔带较宽，行人较多，绿化注重景观需要，较多选择园林绿化树种，采用多种品种混合栽植，通过点、线、面、体形成具有空间造型的立体结构，美化环境。7、设计手段的区别6 在科技高速发展的今天，计算机是道路设计的重要手段。目前我院仅使用鸿业市政道路设计软件(简称HY—SZDL)进行设计；我国各大设计院使用较多的设计应用软件有：纬地三维道路设计系统(Hint—CAD)，海地公路优化设计系统(Hard)、路线大师，集成交互式道路与立交设计软件——EICAD等，如能引进公路设计软件和专项功能的市政道路设计软件，将在开拓公路设计领域和提高城市道路设计水平上起到良好作用。以上是对城市道路设计与公路设计区别的粗浅认识，我将在今后的工作中不断总结公路与城市道路设计的特点，运用各自的设计理念，把设计做的更加完善，为进一步提高我院道路设计的水平而努力。作者简介：郎丹妮女大学本科助理工程师从事道路工程设计本文写作于二〇一一年十一月，评为市政设计院优秀论文贰等奖6
