《输电线路设计基础》课程设计.ppt 28页

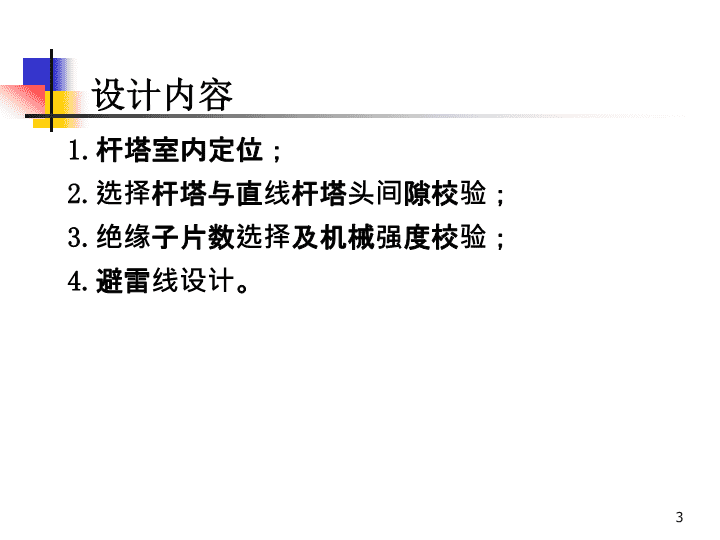

《输电线路设计基础》课程设计1 主要内容一览设计内容设计流程及方法设计成果要求2 设计内容杆塔室内定位；2.选择杆塔与直线杆塔头间隙校验；3.绝缘子片数选择及机械强度校验；4.避雷线设计。3 设计流程与方法模板定位方法直线杆塔头间隙校验避雷线应力校核4 纵断面图：沿线路中心线的剖面图，表示沿中心线的地形、被跨越物的位置和高程。平面图：沿线路中心线左右各20～50米宽地带的地形平面图。平断面图：平面图和断面图都展成直线画在一张图上。纵断面图比例：水平1:5000垂直1:500一、纵断面图及平面图5 图1线路平断面图6 模板曲线：最大弧垂气象条件下按一定比例尺绘制的导线的悬垂曲线，即：在最大弧垂的时候，导线悬挂在空中相似形状。导线悬垂曲线悬链线方程：（1）（2）平抛物线方程：（3）二、定位模板曲线K最大垂直弧垂时的导线比载最大垂直弧垂时的导线水平应力7 （1’）（2’）（3’）二、定位模板曲线最大垂直弧垂曲线即：模板曲线8 二、定位模板曲线1.各气象条件下比载计算2.计算临界档距，判别控制气象条件3.采用临界温度法或临界比载法判别最大垂直弧垂出现的气象条件：覆冰无风、最高温无风代表档距4.求定位模板曲线，并剪切制作9 二、定位模板曲线图2悬垂绝缘子串偏斜后的连续档架空线10 二、定位模板曲线假设：悬垂绝缘子串偏斜后各档水平应力趋于相等代表档距：可用某一个档距下架空线的应力随气象条件的变化规律，代表连续档的架空线应力随气象条件的变化规律无高差连续档的导线状态方程：11 模板曲线绘制要求①比例尺应和所用平断面图的比例尺相同②和纵轴对称，横向长度2～3倍代表档距，如：平原取±400米③模板上标明K值和比例尺图3模板曲线二、定位模板曲线12 图4杆塔的呼称高和悬点高H’H呼称高悬点高λ三、模板定位方法13 三、模板定位方法导线的悬垂曲线导线地面安全线图５用模板定位①模板曲线的对称轴处于铅垂位置②直线杆③耐张杆杆塔定位高度1、杆高和杆位的关系14 三、模板定位方法2、杆塔定位高度定位高度E：悬挂点下垂线和曲线②（导线地面安全线）的交点（A’’点）到杆塔基础施工面间的高差选定杆塔的呼称高后，其定位高度为：直线杆塔：耐张杆塔：15 三、模板定位方法定位高度E的使用方法：把导线地面安全线②的位置摆正并使其对地面保留定位裕度，（1）根据已知杆塔呼称高H的杆塔，求定位高度E，导线地面安全线②与地面高差为E的点，与地面上相应的点即为杆位（2）杆位确定后，由图确定定位高度E，进一步确定杆塔呼称高H图６用模板（地面安全线）定位16 三、模板定位方法3、在平断面图上用模板曲线定位的方法（1）先确定特殊杆塔的塔位，如：终端杆、耐张杆、转角杆（2）由已定位的杆塔开始定其它中间杆位17 三、模板定位方法4、模板曲线K值的选择和校核试凑、逐渐逼近设排杆定位计算实际相等或误差允许范围内，则排杆位有效18 四、杆塔定位的原则选定塔位，配置档距和选择杆型1、塔位选择原则：少占耕地和良田，减少施工土石方量2、杆塔使用原则：尽可能选用较经济的杆塔形式和高度3、档距配置原则：应最大限度地利用杆塔高度和强度相应档距的大小不应十分悬殊，避免过大的纵向不平衡力，尽量避免孤立档出现19 五、选择杆塔与直线杆塔头间隙校验图7水平档距和垂直档距20 图8悬垂串风偏受力图悬垂绝缘子串摇摆角五、选择杆塔与直线杆塔头间隙校验21 五、选择杆塔与直线杆塔头间隙校验图9直线杆塔头电气间隙圆图1.外过电压:2.内过电压：3.运行电压：4.带电作业:带电部分与杆塔构件间的最小间隙22 六、避雷线设计图10档距中央导线在档距中央,在外过无风气象条件下:23 六、避雷线设计控制档距图10档距中央导线24 六、避雷线设计图11避雷线控制档距与S、H的关系曲线25 六、避雷线设计图12避雷线的B值与档距的关系26 六、避雷线设计避雷线应力校核方法：27 设计成果要求设计说明书；设计计算书；图纸：①定位图②塔头间隙校验图③绝缘子串安装图（连续档和耐张档）④杆型图28
