烟厂10k线路设计说明.doc 15页

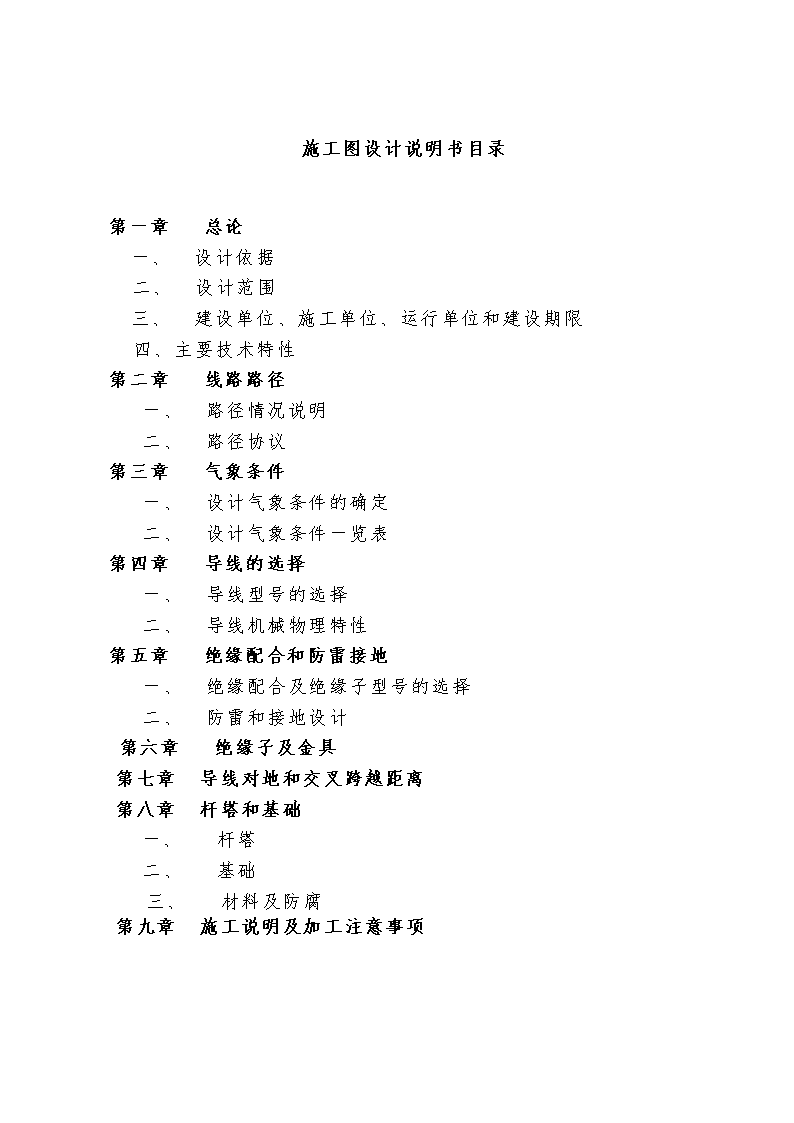

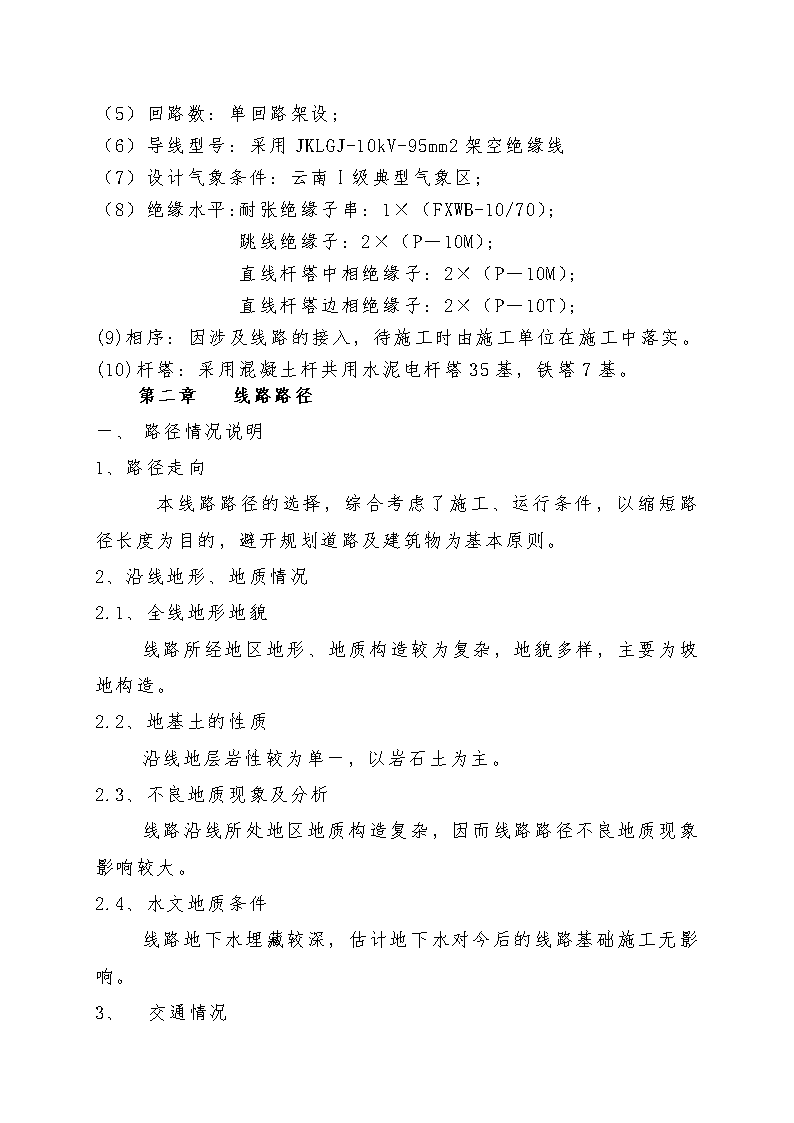

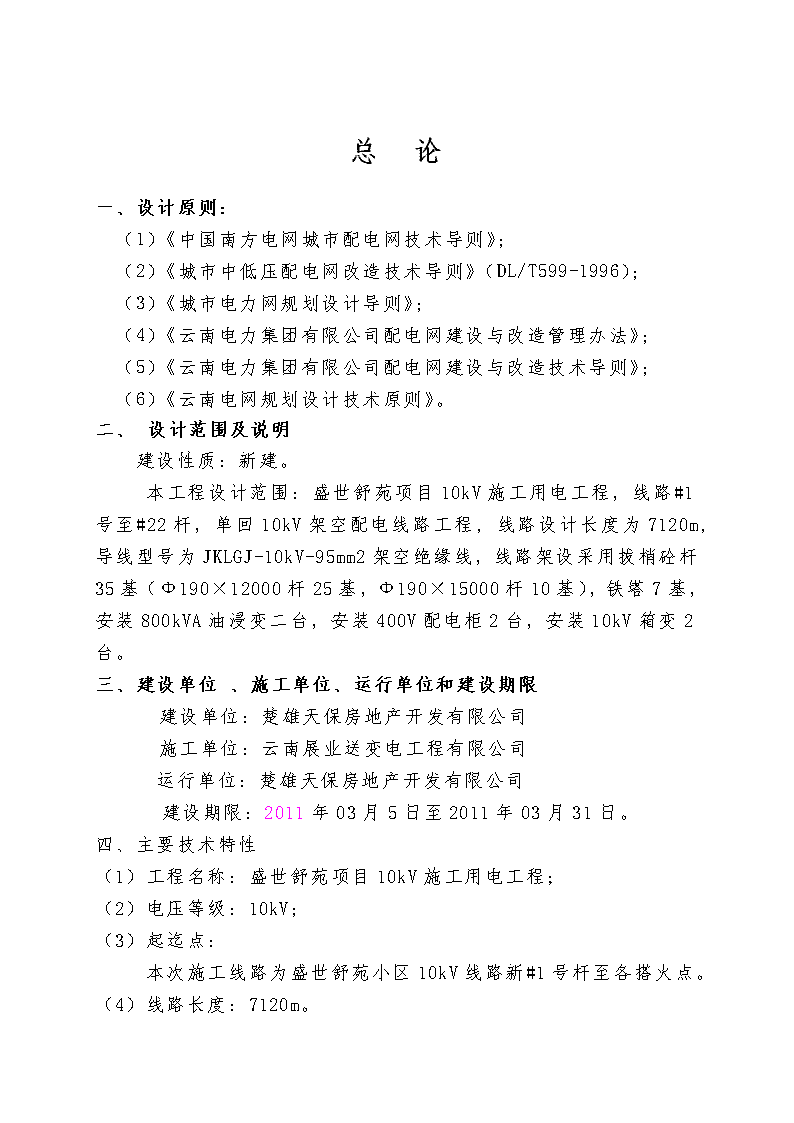

施工图设计说明书目录第一章总论一、设计依据二、设计范围三、建设单位、施工单位、运行单位和建设期限四、主要技术特性第二章线路路径一、路径情况说明二、路径协议第三章气象条件一、设计气象条件的确定二、设计气象条件一览表第四章导线的选择一、导线型号的选择二、导线机械物理特性第五章绝缘配合和防雷接地一、绝缘配合及绝缘子型号的选择二、防雷和接地设计第六章绝缘子及金具第七章导线对地和交叉跨越距离第八章杆塔和基础一、杆塔二、基础三、材料及防腐第九章施工说明及加工注意事项 总论一、设计原则：（1）《中国南方电网城市配电网技术导则》；（2）《城市中低压配电网改造技术导则》（DL/T599-1996）；（3）《城市电力网规划设计导则》；（4）《云南电力集团有限公司配电网建设与改造管理办法》；（5）《云南电力集团有限公司配电网建设与改造技术导则》；（6）《云南电网规划设计技术原则》。二、设计范围及说明建设性质：新建。本工程设计范围：盛世舒苑项目10kV施工用电工程，线路#1号至#22杆，单回10kV架空配电线路工程,线路设计长度为7120m,导线型号为JKLGJ-10kV-95mm2架空绝缘线，线路架设采用拔梢砼杆35基（Ф190×12000杆25基，Ф190×15000杆10基），铁塔7基，安装800kVA油浸变二台，安装400V配电柜2台，安装10kV箱变2台。三、建设单位、施工单位、运行单位和建设期限建设单位：楚雄天保房地产开发有限公司施工单位：云南展业送变电工程有限公司运行单位：楚雄天保房地产开发有限公司建设期限：2011年03月5日至2011年03月31日。四、主要技术特性（1）工程名称：盛世舒苑项目10kV施工用电工程；（2）电压等级：10kV；（3）起迄点：本次施工线路为盛世舒苑小区10kV线路新#1号杆至各搭火点。（4）线路长度：7120m。 （5）回路数：单回路架设；（6）导线型号：采用JKLGJ-10kV-95mm2架空绝缘线（7）设计气象条件：云南Ⅰ级典型气象区；（8）绝缘水平:耐张绝缘子串：1×（FXWB-10/70）；跳线绝缘子：2×（P－10M）；直线杆塔中相绝缘子：2×（P－10M）；直线杆塔边相绝缘子：2×（P－10T）；(9)相序:因涉及线路的接入，待施工时由施工单位在施工中落实。(10)杆塔：采用混凝土杆共用水泥电杆塔35基，铁塔7基。第二章线路路径一、路径情况说明1、路径走向本线路路径的选择，综合考虑了施工、运行条件，以缩短路径长度为目的，避开规划道路及建筑物为基本原则。2、沿线地形、地质情况2.1、全线地形地貌线路所经地区地形、地质构造较为复杂，地貌多样，主要为坡地构造。2.2、地基土的性质沿线地层岩性较为单一，以岩石土为主。2.3、不良地质现象及分析线路沿线所处地区地质构造复杂，因而线路路径不良地质现象影响较大。2.4、水文地质条件线路地下水埋藏较深，估计地下水对今后的线路基础施工无影响。3、交通情况 本工程沿线交通较为方便一、路径协议情况本工程在开工前与有关部门办理路径及协议。第三章气象条件一、设计气象条件的确定设计气象条件应根据沿线的气象条件资料和附近已有线路的运行经验确定。1、覆冰在踏勘线路时，我们参照已建成的电力线路的设计条件和运行情况，我们认为线路所通过的地段冬天很少有覆冰，偶尔会有结冰现象，相当于4～5mm厚，确定设计覆冰为5mm。2、最大设计风速本线路经过地区为平地，最大档距约有86m左右，本工程Ⅰ级气象区最大设计风速取25m/s。3、最高气温、最低气温和年均气温根据气象台站的记录资料分析并结合云南线路的气象分区表后确定本工程的最高气温为40℃，最低气温-10℃，年平均气温为15℃。二、设计气象条件一览表根据当地气象情况，本工程拟采用云南省I级典型气象区作为设计气象条件，其设计参数取值如下表：设计气象条件一览表 序号气象条件温度（oC）风速(m/s)覆冰厚度(mm)1最高气温40002最低气温－10003年平均气温15004最大风速52505外部过电压151006内部过电压151507安装情况－51008正常覆冰－51059冰的密度（g/cm3）0.9第四章导线的选择一、导线型号的选择根据线路负荷要求，本工程主杆导线选择用LGJ-95/10钢芯铝绞线。一、导线机械物理特性根据线路负荷要求并参照《铝绞线及钢芯铝绞线》国家标准,本工程采用导线的机械物理性能参数详见下表: 导线的机械物理性能参数型号项目LGJ-95/10计算截面（mm2）铝股49.05钢股10.34综合79.39股数×每股直径铝股6×3.80钢股1×3.80计算外径（mm）11.40综合线膨胀系数（1/℃）19.6×10-6弹性模量（10Mpa）7400直流电阻（20℃）（Ω/km）0.1181拉断力（N）23390瞬时破坏应力（10Mpa）26.537最大使用应力（10Mpa）5.31平均使用应力（10Mpa）6.634安全系数3.0单位重量（kg/km）275.2第五章绝缘配合和防雷接地一、绝缘配合及绝缘子型号选择：本工程绝缘子型号采用FXWB-10/70、P-15T及P-15M三种，其绝缘子配合为耐张绝缘子串：1×（FXWB-10/70）；跳线绝缘子：2×（P－10M）；直线杆塔中相绝缘子：2×（P－10M）；直线杆塔边相绝缘子：2×（P－10T）； 二、防雷与接地本工程为居民区，按“架空配电线路设计技术规程”的有关规定，每基塔需接地。第六章绝缘子串及金具一、绝缘子串片数及其组合如下：耐张绝缘子串：1×（FXWB-10/70）；跳线绝缘子：2×（P－10M）；直线杆塔中相绝缘子：2×（P－10M）；直线杆塔边相绝缘子：2×（P－10T）；二、金具本工程导线连接的主要金具均按国家标准选型，具体选用型号如下表：金具名称金具型号破坏强度耐张线夹N-26000在所用的接续金具中，导线连接均采用钳压，其接续工艺须满足下列要求：（1）接续点的机械强度不小于导线拉断强度的95%。（2）接续点的电阻不应大于接续管长导线的电阻。（3）接续点的额定电压下，长期通过最大负荷电流时，其温升不得超过导线的允许温度70℃。二、金具及绝缘子机械强度的安全系数根据“设计规程GB50061-97”的规定，金具及绝缘子机械强度的安全系数如下： 　金具绝缘子运行情况2.52.0断线情况1.51.3第七章导线对地和交叉跨越距离根据《架空配电线路设计规程》的规定，导线对地及对各种交叉跨越的距离，在最大弧垂和最大风偏时，不应小于：跨越类别距离数值值居民区非居民区交通困难地区步行可到达的山坡果树及经济作物建筑物垂直距离（m）6.55.54.54.51.51.3水平距离（m）　　　　　1.5线路与其它设施交叉的要求:跨越类别距离数值公路电力线路弱电线路垂直距离（m）7.02.02.0导线在跨越档内的接头及导线的支持方式：导线跨越一、二级公路、一、二级弱电线路、铁路都不应接头。导线的支持方式应为双固定。 第八章杆塔和基础一、杆（一）杆设计主要原则《架空配电线路设计技术规程》二、基础（一）基础设计主要原则1、《架空配电线路设计技术规程》2、《混凝土结构设计规范》第九章、机电部分一、计量方式1、低压部份：计量方式：配电柜安装低压计量装置一套（三相四线计量方式），计量装置要求：采用三相四线制计量装置计量，计量回路必须专用，计量电流回路用4平方毫米单股铜芯线，计量电压回路用2.5平方毫米单股铜芯线，电能表选用多功能电能表。计量装置要求：采用三相四线制计量装置计量，计量回路必须专用，计量电流回路用4平方毫米单股铜芯线，计量电压回路用4平方毫米单股铜芯线，电能表选用普通电能表。三、电气主体工程1、高压部份：（1）、变压器：本工程采用的变压器技术指标如下： 使用环境海拔高度：≤2000m。最大风速：35m／s（离地面高10m处持续10min的平均最大风速）。月平均最高相对湿度（20℃）：≯90％。日平均最高相对湿度（20℃）：≯95％。最高气温：＋40℃。最低气温：－5℃。地震烈度：不大于7度污秽等级：Ⅱ级。主要技术参数系统额定频率：50Hz。高压侧额定电压：10kV高压侧最高电压：12kV低压侧额定电压：0.4kV系统接地方式：10kV不接地；0.4kV中性点有效接地系统。噪音水平：油变≤55dB；高压设备的允许温升值应符合GB/T11022-1999规定；变压器的允许温升值应符合GB1094或GB6450规定；低压设备的允许温升值应符合GB7251规定；其它技术参数按国标和该产品定型参数执行。2、电缆敷设：（1）、电缆敷设要求1、高压电缆采用穿管敷设（选用CFRP-50-δ2.3碳素螺纹管），埋设深度不小于0.7米，浇筑300mmC15砼后细土回填并夯实。电缆埋置深度应符合下列要求：2、电缆表面距地面的距离不应小于0.7m。在引入建筑物、与地下建筑物交叉及绕过地下建筑物处，可浅埋，但应采取保护措施。3、电缆之间，电缆与其他管道、道路、建筑物等之间平行和交叉时的最小净距，严禁将电缆平行敷设于管道的上方或下方。 4、电缆之间，电缆与管道、道路、建筑物之间平行和交叉时的最小净距（m）：项目平行交叉电力电缆间及其与控制电缆10kV及以下0.100.50不同使用部门的电缆间0.500.50可燃气体及易燃液体管道(沟)1.000.50其它管道(管沟)0.500.50公路1.501.00城市街道路面1.000.70杆基础(边线)1.00─建筑物基础(边线)0.60─排水沟1.000.506、本工程中电缆弯曲半径不得小于20D。7、电缆敷设时应排列整齐不宜交叉加以固定并及时装设标志牌二、标志牌上应注明线路编号并写明电缆型号规格及起迄地点。三、使用的电缆应有顺序号标志牌的字迹应清晰不易脱落，标志牌规格宜统一且挂装应牢固。第十章、防雷和接地1、防雷装置1、本工程采用氧化锌避雷器，局部放电要求：在1.05倍持续运行电压下局部放电量≤10pc。2、复合外套表面单个缺陷面积（如缺胶、杂质、凸起等）不应超过5mm2，深度不大于1mm ，凸起表面与合缝应清理平整，凸起高度不应超过0.8mm，黏结缝凸起高度不应超过1.2mm，总缺陷面积不应超过复合外套总表面的0.2%。3、主要技术数据：参数名称避雷器额定电压最高持续运行电压(有效值）标称放电电流1/5μs陡波冲击残压(峰值）不大于8/20μs雷电冲击残压(峰值）不大于30/60μs操作冲击残压(峰值）不大于直流1mA参考电压不小于4/10μs短时耐受电流（峰值）与系统连接方式技术参数17kV13.6kV5kA51.8kV45kV38.3kV24kV80kA相-地2、接地系统1、接地体顶面埋设深度应符合设计规定，不宜小于0.6m。角钢及钢管接地体应垂直配置。除接地体外，接地体引出线的垂直部分和接地装置焊接部位应作防腐处理；在作防腐处理前，表面必须除锈并去掉焊接处残留的焊药。2、垂直接地体的间距不宜小于其长度的2倍。水平接地体的间距应符合设计规定。3、每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串接几个需要接地的电气装置。 4、接地体敷设完后的土沟其回填土内不应夹有石块和建筑垃圾等外取的土壤，不得有较强的腐蚀性，在回填土时应分层夯实。5、明敷接地线的安装应符合下列要求：一、应便于检查。二、敷设位置不应妨碍设备的拆卸与检修。三、接地线应按水平或垂直敷设，亦可与建筑物倾斜结构平行敷设；在直线段上，不应有高低起伏及弯曲等情况。四、条明敷接地线的表面应涂以用15～100mm宽度相等的绿色和黄色相间的条纹。在每个导体的全部长度上或只在每个区间或每个可接触到的部位上宜作出标志。五、中性线宜涂淡蓝色标志。6、本工程接地装置的要求按《电力设备接地设计技术规程》SDJ8-79、《交流电气接地装置》DL/T621-1997和设计的具体要求并结合现场的具体情况执行。7、本工程对接地装置的接地电阻要求为4欧以下，本工程由于地貌复杂，土壤多为岩石土，开挖深度不深，如#2变、#5变，开挖深度均为0.5米，按设计施工后，实地测量后大于4欧，须增加接地长度、接地极数量和降阻剂，直至接地电阻为4欧以下。2变、#5变增加接地长度、接地极数量和降阻剂后接地电阻均为2欧以下。第十一章施工说明及加工注意事项一、线路通道砍伐要求无。二、杆塔施工要求1、水泥电杆埋深度电杆规格（单位：mm）埋深度（单位：mm）ф190×120001800ф190×150002300 2、杆根夯实：根部基土高于地基面不小于300mm。3、水泥电杆完成施工后，直线杆顺线路方向位移：架空电力线路不应超过设计档距的3％，直线杆横线路方向位移不应超过50MM；转角杆、分支杆的横线路顺线路方向的位移均不超过50mm；双杆（含变压器杆）迈步不应大于30mm，根开的中心偏差不应超过±30mm，两杆高低应一致。3、横档的安装应平正，安装的偏差不超过下列规定值：（1）单杆横档：横档端部上下歪斜不应大于20mm；（2）单杆横档：横档端部左右扭斜不应大于20mm；（3）双杆横档：横档与电杆联接处的高差不应大于联接距离的５％；双杆横档的左右扭斜不应大于根档总长度的1％；（4）瓷横档的安装：应符合设计规范要求。三、基础施工要求及注意事项1、在本线路施工中涉及土地征用的问题，在施工前应先与有关部门取得联系，经同意后方可开挖。2、基础开挖前必须复核杆塔中心桩的位置，定出主要辅助桩，作为施工及质量检查的依据。四、架线施工要求1、进行导线展放时，应注意各种交叉跨越，线路沿途跨公路、通信线等，施工时注意做好安全措施。2、导线接头处采用导线接续管连接，在线路跨越通信线、公路、河流、铁路、水库等处的档距内不得有接头。3、展放导线时，应避免表面损伤。如损伤超过总面积的17％时，应开断重接。4、导线的架设顺序一般为自上而下逐根（相）架设。若同时架设两根时应对称架设。 5、在同一档内，同一根导线上的接头不应超过1个。导线接头位置与导线固定处的距离应大于0.5m。6、采用绑扎线绑扎导线时，绑扎长度应符合规范要求。7、导线收线时应考虑初伸长的影响，可采用降温方法补偿。8、导线紧好后，弧垂的误差不应超过设计误差的5%，同一档内各相导线弧垂宜一致，水平排列的导线弧垂相差不应大于50mm。五、接地施工要求及附件安装1、本工程中的真空断路器、高压计量箱，要求电阻值不大于10Ω，变压器、低压柜要求电阻值不大于4Ω，若地电阻超过30Ω，则应加设角钢垂直接地。2、线路与通信线、电力线交叉时，交叉档两端应采用角钢垂直接地。六、杆塔编号及相位标志1、杆塔编号：杆塔编号用油漆（黄底黑字）编写。编号顺序由运行单位自行确定。2、相位标志：黄、绿、红。七、防腐所有铁附件均采用热浸镀锌防腐。
