选线设计要求.doc 2页

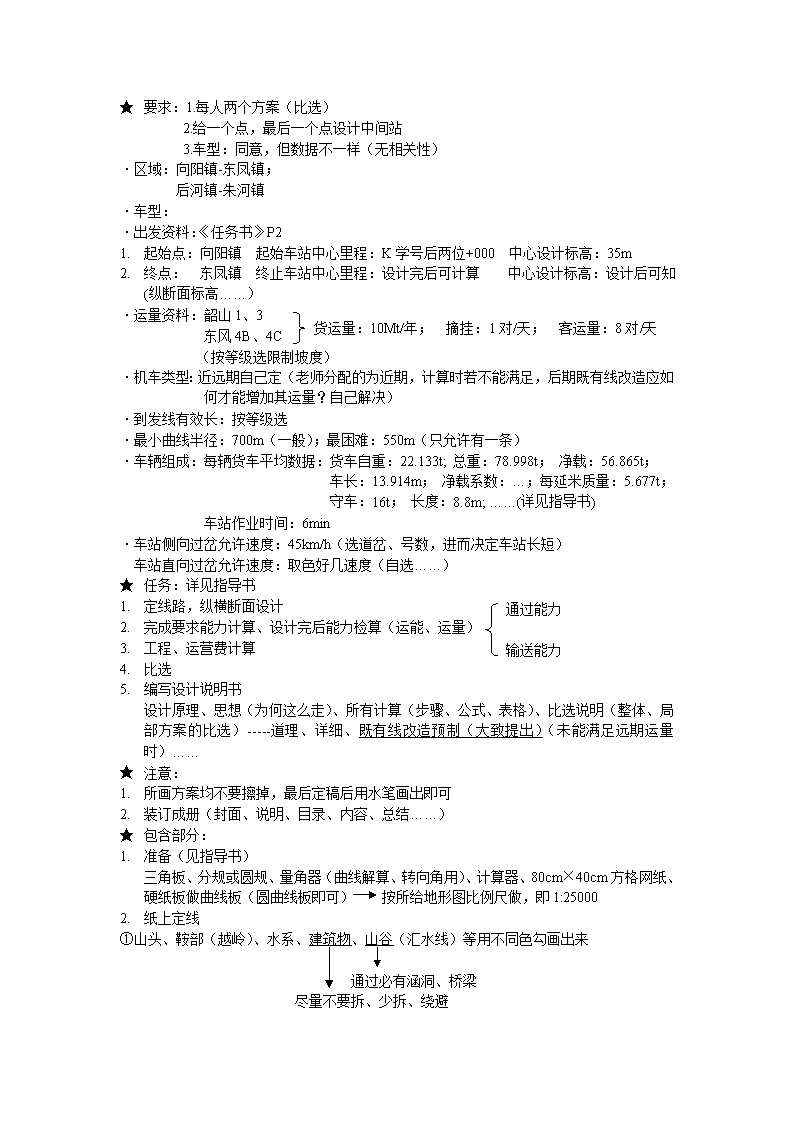

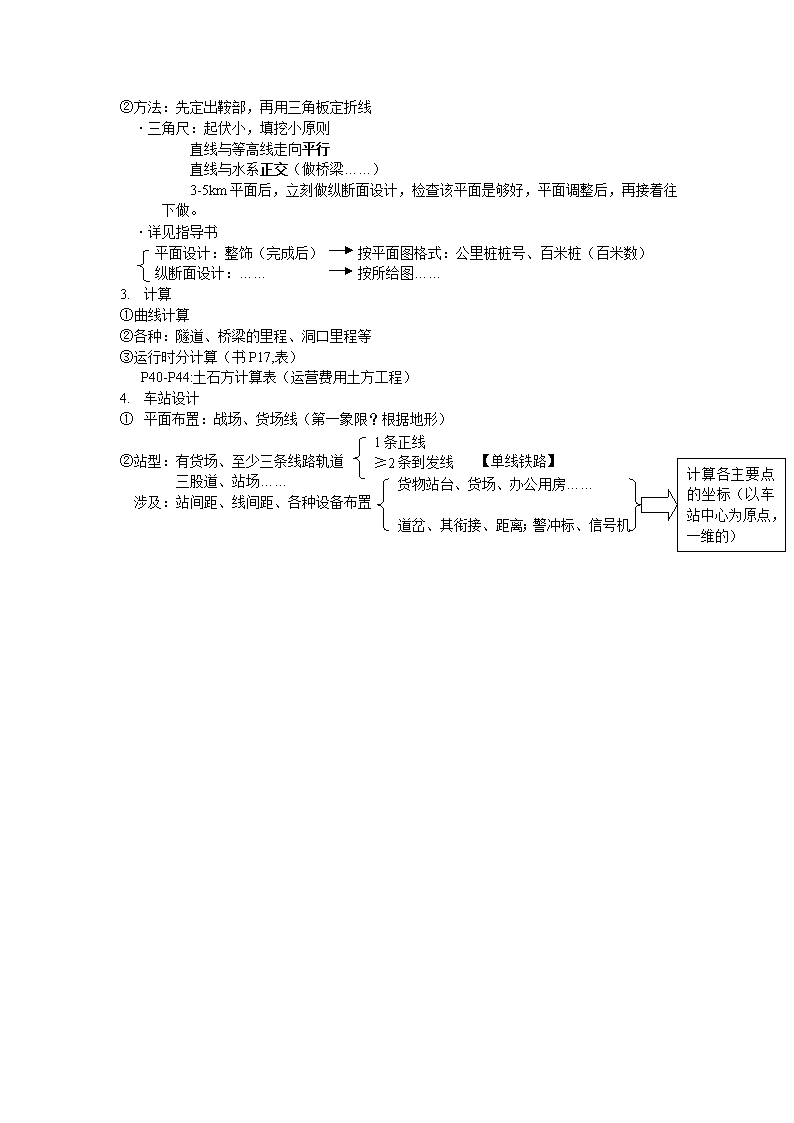

★要求：1.每人两个方案（比选）2.给一个点，最后一个点设计中间站3.车型：同意，但数据不一样（无相关性）·区域：向阳镇-东凤镇；后河镇-朱河镇·车型：·出发资料：《任务书》P21.起始点：向阳镇起始车站中心里程：K学号后两位+000中心设计标高：35m2.终点：东凤镇终止车站中心里程：设计完后可计算中心设计标高：设计后可知(纵断面标高……）货运量：10Mt/年；摘挂：1对/天；客运量：8对/天·运量资料：韶山1、3东风4B、4C（按等级选限制坡度）·机车类型：近远期自己定（老师分配的为近期，计算时若不能满足，后期既有线改造应如何才能增加其运量？自己解决）·到发线有效长：按等级选·最小曲线半径：700m（一般）；最困难：550m（只允许有一条）·车辆组成：每辆货车平均数据：货车自重：22.133t;总重：78.998t；净载：56.865t；车长：13.914m；净载系数：…；每延米质量：5.677t；守车：16t；长度：8.8m;……(详见指导书)车站作业时间：6min·车站侧向过岔允许速度：45km/h（选道岔、号数，进而决定车站长短）车站直向过岔允许速度：取色好几速度（自选……）通过能力输送能力★任务：详见指导书1.定线路，纵横断面设计2.完成要求能力计算、设计完后能力检算（运能、运量）3.工程、运营费计算4.比选5.编写设计说明书设计原理、思想（为何这么走）、所有计算（步骤、公式、表格）、比选说明（整体、局部方案的比选）-----道理、详细、既有线改造预制（大致提出）（未能满足远期运量时）……★注意：1.所画方案均不要擦掉，最后定稿后用水笔画出即可2.装订成册（封面、说明、目录、内容、总结……）★包含部分：1.准备（见指导书）三角板、分规或圆规、量角器（曲线解算、转向角用）、计算器、80cm×40cm方格网纸、硬纸板做曲线板（圆曲线板即可）按所给地形图比例尺做，即1:250002.纸上定线①山头、鞍部（越岭）、水系、建筑物、山谷（汇水线）等用不同色勾画出来通过必有涵洞、桥梁尽量不要拆、少拆、绕避 ②方法：先定出鞍部，再用三角板定折线·三角尺：起伏小，填挖小原则直线与等高线走向平行直线与水系正交（做桥梁……）3-5km平面后，立刻做纵断面设计，检查该平面是够好，平面调整后，再接着往下做。·详见指导书平面设计：整饰（完成后）按平面图格式：公里桩桩号、百米桩（百米数）纵断面设计：……按所给图……1.计算①曲线计算②各种：隧道、桥梁的里程、洞口里程等③运行时分计算（书P17,表）P40-P44:土石方计算表（运营费用土方工程）2.车站设计1条正线≥2条到发线①平面布置：战场、货场线（第一象限？根据地形）货物站台、货场、办公用房……道岔、其衔接、距离；警冲标、信号机计算各主要点的坐标（以车站中心为原点，一维的）②站型：有货场、至少三条线路轨道【单线铁路】三股道、站场……涉及：站间距、线间距、各种设备布置
