老挝xx公司铁矿勘探设计说明书 29页

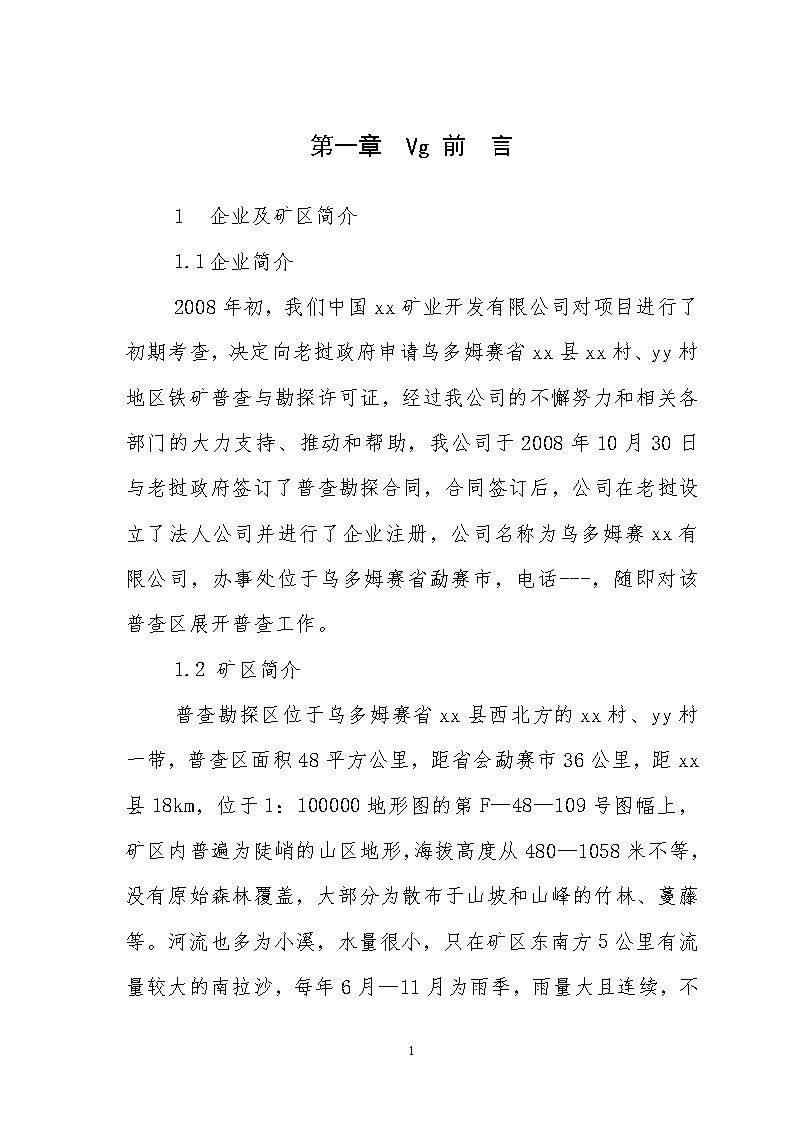

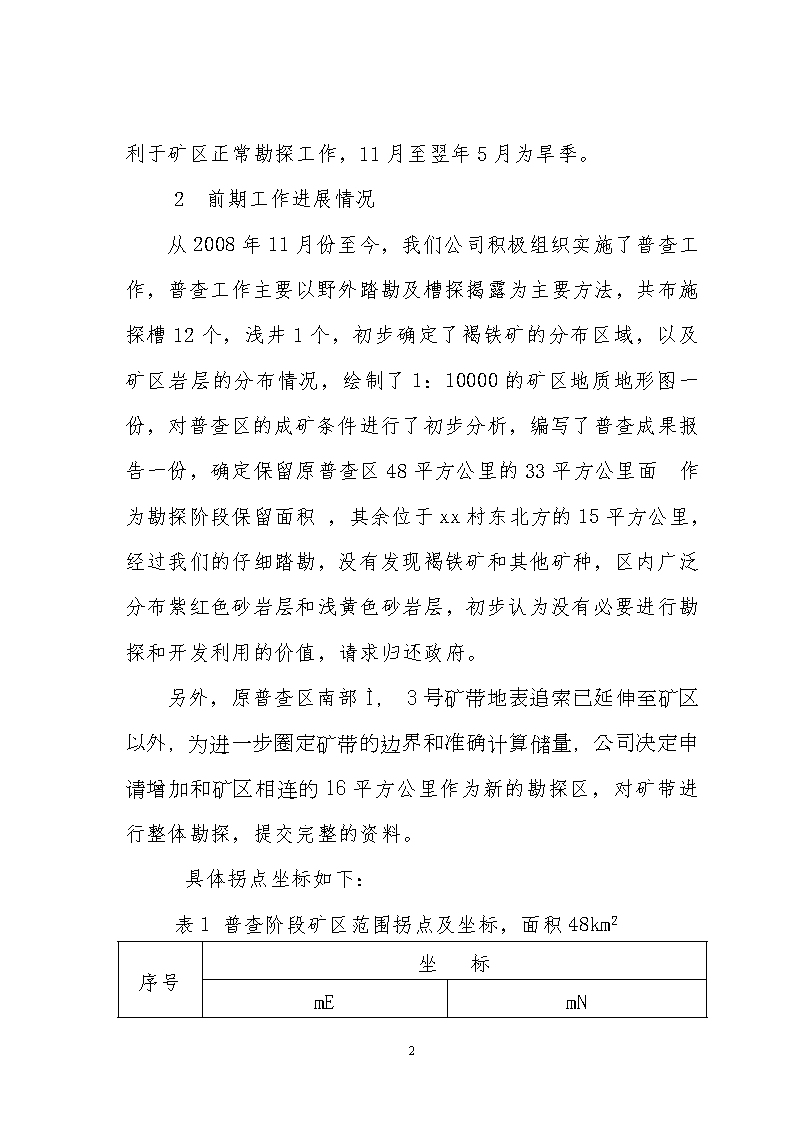

第一章Vg前言1企业及矿区简介1.1企业简介2008年初，我们中国xx矿业开发有限公司对项目进行了初期考查，决定向老挝政府申请乌多姆赛省xx县xx村、yy村地区铁矿普查与勘探许可证，经过我公司的不懈努力和相关各部门的大力支持、推动和帮助，我公司于2008年10月30日与老挝政府签订了普查勘探合同，合同签订后，公司在老挝设立了法人公司并进行了企业注册，公司名称为乌多姆赛xx有限公司，办事处位于乌多姆赛省勐赛市，电话---，随即对该普查区展开普查工作。1.2矿区简介普查勘探区位于乌多姆赛省xx县西北方的xx村、yy村一带，普查区面积48平方公里，距省会勐赛市36公里，距xx县18km，位于1：100000地形图的第F—48—109号图幅上，矿区内普遍为陡峭的山区地形，海拔高度从480—1058米不等，没有原始森林覆盖，大部分为散布于山坡和山峰的竹林、蔓藤等。河流也多为小溪，水量很小，只在矿区东南方5公里有流量较大的南拉沙，每年6月—29 11月为雨季，雨量大且连续，不利于矿区正常勘探工作，11月至翌年5月为旱季。2前期工作进展情况从2008年11月份至今，我们公司积极组织实施了普查工作，普查工作主要以野外踏勘及槽探揭露为主要方法，共布施探槽12个，浅井1个，初步确定了褐铁矿的分布区域，以及矿区岩层的分布情况，绘制了1：10000的矿区地质地形图一份，对普查区的成矿条件进行了初步分析，编写了普查成果报告一份，确定保留原普查区48平方公里的33平方公里面作为勘探阶段保留面积，其余位于xx村东北方的15平方公里，经过我们的仔细踏勘，没有发现褐铁矿和其他矿种，区内广泛分布紫红色砂岩层和浅黄色砂岩层，初步认为没有必要进行勘探和开发利用的价值，请求归还政府。另外，原普查区南部Ì，3号矿带地表追索已延伸至矿区以外，为进一步圈定矿带的边界和准确计算储量，公司决定申请增加和矿区相连的16平方公里作为新的勘探区，对矿带进行整体勘探，提交完整的资料。具体拐点坐标如下：表1普查阶段矿区范围拐点及坐标，面积48km2序号坐标mEmN29 ABCDEFGH181900001819350018193500181900001819000018192000181920001819000023220002322000230600023060002312000231200023160002316000表2勘探阶段矿区范围及拐点坐标序号坐标mEmNⅠ号矿区1234181900001819200018192000181900002322000232200023160002316000面积12km2Ⅱ号矿区5678181900001819350018193500181900002312000231200023060002306000面积21km2合计勘探面积：33K㎡29 表3归还老挝政府的范围坐标序号坐标mEmN①181920002322000②181935002322000③181935002312000④181920002312000面积：15km23组织实施勘探工作的意义普查成果反映了普查区内4条褐铁矿带的分布情况，一部分褐铁矿出露地面矿石品位高，矿体连续性较好，预计在勘探区的褐铁矿储量较多，根据中国现行标准区分，属于中型矿脉，具进一步开发利用的价值。29 如果能开发利用上述铁矿区，将使老挝及中国投资方在经济上和政治上实现共赢，为老挝的经济发展及繁荣昌盛作出较大贡献，为两国的友谊、和谐睦邻及共同发展提供了平台，成为世界和平的榜样，同时，勘探和开采，将为矿区周边群众提供许多就业机会，增加群众的经济收入，使社会更加稳定得以实现，同时，也使当地群众学到矿产挖掘、选矿技术甚至金属冶炼的技术，树立人类生活理念及新的价值观，作为国家进步的牢固基础。4勘探工作的目的和任务4.1勘探工作计划用时1年，在原普查成果的基础上开展，对勘探区现有的1：10000比例的地质地形图测量修订，以满足探勘阶段工程布置的需要及勘探成果报告编写要求，最后修订完成满足开采阶段利用6--10KM2的1：5000或1：2000地质地形图。4.2以普查阶段成果报告为依据，在1：10000地质地形图上合理布置勘探工程（钻孔、探井和坑探等）及物探工作，对新发现的矿点采用物探加探槽进行揭露，准确确定矿脉的平面分布形态及范围、深度、厚度及成矿情况等。4.3采集样本化验以评价矿物质的品位，结合矿带分布特性，确定矿带的储量。4.4进行水文地质勘探，以收集勘探区地面资料，如地下水抽水供应、地下水流量、排水情况等。事先对地下水流量、渗秀系数及受影响半径做出勘探测量，以便为开采规划设计提供依据。4.529 根据勘探区地形地貌、交通道路条件、森林植被条件、矿产覆盖层条件、地质水文地理条件来分析并评估矿区的开采条件，包括初步论述开采活动对环境产生影响的程度。第二章设计工作依据及指导思想1勘探工作设计依据此次勘探阶段方案设计依《普查结果报告》为主要依据，结合地表矿带的分布情况，以及对矿带的成矿预测布施本次勘探阶段的相关探矿工程（包括物探、槽探、坑探及钻探等探矿工程）。2勘探工作方法根据上述勘探设计依据、目的及任务，本着科学、实用、快捷、经济技术可行的原则以及合理性，详探阶段的勘探措施和方法分为钻探、坑探、浅井、槽探、物探、地质及水文地理勘探6个方面，进一步确定矿带相关地质特证，为下一步开采设计提供明确的依据，具体每个勘探效能配置如下：2.1钻探：详细揭露矿藏的埋藏深度与厚度，根据需要采样化验，同时，针对已发现的四条矿带，在不同地点布施钻孔（至少每个地段一个钻孔），按开采设计要求收集矿带的延伸及埋深，厚度等相关信息。29 2.2坑探：在矿带埋藏较浅的位置布施坑探工程，通过平硐开拓揭露被覆盖的矿藏上部矿块的地质特征，揭露矿带的成矿情况、厚度变化与矿石品位变化是否存在一定的联系，并收集样品进行化验。2.3探槽：在覆盖层较薄的地段布置探槽（结合普查阶段探槽揭露成果），探查矿带地表的连续性及厚度和矿石品位变化情况。2.4浅井：考虑到某些地段覆盖层较厚，在探槽不能揭露矿带的相关信息的情况下，合理的布施浅井工程，查明覆盖层的厚度和矿带的相关地质特征。2.5物探：考虑到利用钻孔勘探、坑探和槽探控制面广，费用较大且效率较低，出于快捷和讲求经济效率的需求，在勘探区适当位置开展物探工作（主要采用重力法），同时运用已知的工程对成矿带的具体信息进行修订，使取得的矿带分布综合性成果基本符合客观情况。2.6采样化验：通过钻孔、坑探及槽探采样，以满足勘探阶段的化验、评估品位和估算储量之用。收集的样品将送往中国具权威机构进行褐铁矿的全分析，进一步确定矿石质量的等级。2.729 地质及水文地理勘探：对钻探中心点进行详细的论述和记录，绘制单孔柱状图及钻孔剖面，确定钻孔涌水量及地下水对开采阶段的影响；对探井和探槽进行详细的地质论述和记录，绘制切面图和示意图，同时拍摄探坑彩色面图。另外，将勘探工程作为揭露成果，将抽水化验作为重点，与地面勘探相结合，对详探区覆盖层及地质地理条件进行评估，以便为开采设计提供必要的设计资料。第三章　工作布置原则及工程量设计1　工作布置原则1.1　平面和点位位置原则以控制矿带边界、深度、厚度及成矿情况，便于采集矿样和计算储量为基本原则，同时合理考虑矿带的分布特性及设备搬迁和施工条件，来进行工程点的布置，重点坑探工程布置在矿带中矿体连续性较好的中间部位，以及推测矿体延伸适中位置。槽探布施在矿带地表揭露程度较低的新发现矿带位置上。钻探要考虑恰当的均匀控制，既要考虑到钻探工程能够合理的勘探矿带沿走向及倾向变化情况，又要尽量靠近道路和方便用水的建设区。依照中国现行铁矿勘探标准，该类矿带的分布特性可达到铁矿Ⅰ类勘探标准，合理布设勘探线，勘探网度可适用400m×400m29 的网度布置原则，也可根据野外实际情况，合理的调整钻孔、坑探及槽探的实际位置，最后形成实际勘探点位坐标。1.2勘探深度布置原则钻探：理论与实践清楚表明，沉积形褐铁矿床严格受岩性及地层的影响，矿带沿走及倾向上一般变化不大，为此，钻探深度以普查阶段推测矿体的延伸情况为依据，合理的布施钻孔位置，以便准确和有效的揭露矿体的分布规律。坑探、槽探：重点是进行设计时，要考虑施工的可能及工作效率，以及相关施工的安全因素。勘探区的覆盖层为坡积物，分布不均匀且硬度小，组织坑探施工具有一定的难度，因此在布施坑探工程时，要考虑到岩层的稳定性，一般情况下可进行爆破作业进行坑探掘进，局部地段需加强坑道支护。基本可组织挖掘。因此，在尽量减少坑探工程量的情况下，加大浅井及槽探工程，减少坑探、钻探工作量和提高工作效率，探槽开挖长度较正常情况要大一些，浅井开挖深度较大一些，合理的规划勘探工程，提高工作效率。2工程量设计2.1钻探：根据矿带的分布特性及勘探要求，共布设勘探线20条，布设钻孔20个，钻孔深度40米—120米29 不等，预留5个辅助钻孔，深度计500米。钻孔设计深度合计1400米。2.2坑探：共布设坑探工程2个（均为平硐）。KT1坑探工程设计穿脉工程量为100米，沿脉工程量400米。KT2坑探工程设计穿脉工程量200米，沿脉工程量300米。合计坑探工程1000米。2.3浅井及槽探工程量设计浅井8个，平均设计深度5米，设计开挖土方石500立方米。设计布设探槽8个，设计平均深度1.5米，平均长度50米，平均宽度1.5米（口宽底窄），设计开挖土方量为900立方米，预留探槽5条，开挖土方量560立方米，全部开挖土方量1460立方米。2.4采样与化验预计采集褐铁矿矿体连续样品250个，采集土壤和矿石样品50个（检块样）。合计300个。2.5水文地质勘探29 记录和论述所有的钻孔、探井和探槽，地面勘探面积33平方公里，水文地质资料，记录并分析所有施工钻孔的涌水情况。勘探方法设计工作量事先预留工作量工作量合计修订地形图测量33km233km2钻孔勘探1400米/20孔500米/5孔1900浅井500米3500米3坑探工程1000米1000米探槽工程900m3/8条560m3/5条1460m3/13条采集褐铁矿土壤岩石样品及化验250个50个300个其中土壤和岩石样本50个地质记录钻孔25孔，浅井8个，探槽13条，坑探1000米，水文地质勘探33km229 汇表设计工作量详见表4第四章技术要求及质量保障措施按照中国现行的相关规章和规则，对工作程序及所有过程实行质量检查与控制，将在野外正确采集的原始资料作为关键环节，将原始资料的试验交接作为关键环节，确保原始资料质量。严格执行3项制度，野外工作完成后，由主管工程师、项目负责人和轮值组组长进行系统的检查与交接；当野外原始资料能够满足规章制度、规则及本设计的要求时，才能将勘探队撤回进行报告的起草工作。最后的成果报告要按照质量管理程序严格进行检查与核对，经过修订完善后，才能够作为正式成果递交能源与矿产部审核。各项勘探方法还要强调如下几点：4.1钻孔勘探：所钻的孔剖面为φ127mm,孔末端剖面不能小于φ75mm,返回的深度不能大于1.5米，采集岩芯的比例不能少于90%，须经过地质记录技术人员的许可才能施工钻孔和结束钻孔。在勘探过程中，要依据深度情况保留矿石岩芯，以供重新检查及研究。29 4.2探井勘探：探井中轴垂直水平误差为≤±3°井底剖面不能小于0.8米，要根据岩层及土层的坚固情况来考虑，是否在钻孔时用扶墙架？以确保职工和记录员的安全。要及时分块进行地质记录，并在勘探时，保护已经尽量缩小的岩石和土壤样本，以供重新检查和为研究服务4.3探槽勘探：要沿山岗恰当的挖槽，槽边要基本平整，以便于地质记录，在条件具备的地段，可使用挖机作业，然后再用人工修整。4.4采样：要注意矿样的代表性，野外收集整理的矿样要确保运送到中国后，包装袋（箱）不破损，样品标记内外粘贴，记号要清晰无误。4.5地质及水文地理勘探：地质水文地理勘探从2008年10月份至2009年10月份横跨旱季和雨季，以测量地面河流水流，确定水平面变化，为矿区内修建道路和桥梁提供资料依据。如果钻孔对地下水平面得到揭露，当停止钻孔后，抽水试验要求深度的降低不得低于2米，了解地下水补给，径流，排泄条件，大致确定矿床主要充水因素，充水方式，途经等。对施工平硐进行地质编录，划分坑道干躁，潮湿，滴水，涌水区段，观察记录29 坑道导水裂隙的产状，裂隙规模，裂隙面特征，用水量，富水特性等，对硐口出水量进行定期或不定期观测。第四章进度计划及保障措施5.1进度计划计划在2009年3月份进入矿区，开始进行野外生产及生活基础设施的准备工作；在4月份用挖掘机修通南莫村至xx村长约2.5KM2的简易公路并通向矿山。另外，加强技术力量，分两队野外勘探人员同时同步对Ⅰ、Ⅱ号矿区进行野外资料的修改、汇总和施工；在同年的5-11月份集中力量开展钻探、坑探、槽探施工；在执行上述工作时期，地质记录、地面地质和水文地理勘探交叉进行，尽量采用交叉作业方式以缩短工作周期。计划在2009年11月份以前完成所有的野外工作，进而转入室内工作，整理野外勘探成果，编写勘探总结报告和制作相关图件，在2010年2月份以前向老挝能源与矿产部正式递交勘探总结报告，以便给予检查和评估。工作计划执行共计一年（2009，3---2010，3），如受到不可抗拒因素影响（如连续暴雨，道路不通或严重的自然灾害），工作执行期将适当延长。5.2进度保障措施29 重点在以下几方面确保工作执行的进度。①增强干部素质结构：由具有丰富经验的高级工程师作为主管工程师，并负责技术施工；由经验丰富的年轻工程师深入一线进行资料的收集（包括测量、素描、地质编录等工作），由工作熟练的高级钻工担任钻机轮值负责人，能够熟练使用机械设备、身体健康的技工作为后备培养干部。②配备众多的人力物力到各项生产环节当中，强调团队精神，做好各工种之间的配合与协调，提高工作效率。③运用交叉作业方式以缩短工作周期。④配备性能完好的机械设备及全套的辅助物资器材，及时供应耗损器材，以提高工作效率。第四章资源配置6.1组织机构配置组织机构图29 材料采购公关协调/译员总经理副总经理财务总监副总经理财务管理资金计划行政处技术处地质组车辆管理绘图编制组组野外帮手详查勘探组钻探组机械技术组6.2公司管理干部与技术人员配置计划：29 序级别责任数量备注1公司总经理负责总指导1中国2副总经理负责项目跟踪2中国3地质专家负责勘查6中-老4电脑制图绘图2中国5机械技师负责机械4中-老6财务部财务管理工作2中-老7公关协调/译员协助经理4老8临时工野外帮手300人次老合计321其中中方17人，老挝304人次6.3主要施工设备的配置序项目单位数量使用年限（年）价格（USD）总价（USD）折旧%(年）使用价值（USD）29 1发电机台17，50015，0002030002钻机台115，00030，0002060003压缩机台14，00012，0002024004挖机台1210，000210，00020420005推土机台1150，000150，00020300006皮卡车辆135，00035，0002070007越野车辆11750007500020150008全站仪套219740194802038969GPS个2150010002020010罗盘个4150200204011放大镜个31103020612地质锤个418032010052013数码相机台2150010002020014录像机台11200020002040015硬度笔支31103020616对讲机台4120080010080017电脑及打印机套21200040002080018电话、传真机套11200200204019帐篷及全套日用品件21200040001004，00020皮尺（50米）个2120401004021其它无法预料的物品15，00022合计121158第七章预期提交的最后成果资料29 在认真贯彻执行有关安全法律、法规的前提下，我公司将在组织上、技术上、管理上以有力的安全保障措施，组织施工，按时完成勘探生产计划，评估褐铁矿储量级别依次为122b,333,334类，并提交：1、《乌多姆赛省xx县xx村、yy村铁矿勘探结果报告》一份。2、地图附件①矿区地质地形图（附勘探工程布置）②开采阶段矿区范围图③地质剖面图④钻孔柱状图及钻孔剖面图⑤坑探工程素描图⑥探槽及浅井工程素描图7矿石储量计算图3、勘探阶段工作财务支出细目。4、样品化验成果汇总表。5、其它证明材料。第八章勘探投资费用预算29 8.1预算依据：以中国建设部、发展与改革委员会颁布的“勘探工程收费标准”（2002年修订版）为基础依据，同时与国外工程项目费用情况相结合，根据综合价格（包括直接和间接成本）来进行预算。8.2工程建设量预算：根据上述表6-3来预算已经布置工程量。8.3投资费用预算：详见表8-1，最后以实际发生的费用为主。表8-1勘探阶段工作投资费用支出表预算项目费用计算量单价（美元）总费用（美元）1地形图测量更改33Km30099002钻探1400m9012600029 3井探1000m50500004槽探1460m26379605采样和试验30050150006地质记录25孔，浅井5个，坑探1000米，探槽13条20070007地质和水文地理勘探33km13042908抽水试验550025009整理资料、编写报告复印1700010设备折旧计算121158×1/年20%24231.611报告翻译费1万汉字0.0440012外出工作差旅费及签证费100人次58010080013技术干部工人工资1个月/21人4005760014当地工人工资1个月/40人1201134015伙食补助1个月/21人45661516修临时道路10Km10001000017一次性生活基础设施消耗1000018不可预见的其它费用1000合计54821.6第九章安全生产专篇一、建立安全生产管理体系29 在项目开展初期，针对项目特点制订安全管理规定和应对突发事件的措施，设立安全管理责任制，完善各项安全生产制度，对所有员工进行岗前安全培训，设立专职安全员，定时召开安全生产例行会议，杜绝不安全事故的发生。二、遵守当局的法律法规，尊重当地民族的风俗习惯与工作区村民建立友谊关系，加强项目可行性及对工作有意义的宣传，减少相互问题产产生误解。三、与当地政府保持联系，相互配合开展各项工作。在赴野外工作前，与当地政府联系，并请求支持，与相关部门制订治安保卫规则，取得老挝当局合法证明文件，邀请当局及工作所在地区村庄的负责人协调工作，为勘探正常进行提供便利。四、建立健全事故应急救援预案由项目负责人牵头，成立矿区事故应急救援预案领导小组和抢险救援队，配备相应的事故救援器材（如，水泵、氧气呼吸机、灭火器、急救药品、救援车辆等），制定详细的救援措施，并在条件允许的情况下，组织演练，以加强事故应急处理能力，保障矿区开展勘探工作。五、爆破作业29 在勘探过程中，道路开挖及坑探工作需进行爆破作业，在组织施工过程中，应严格按照中国现行的《爆破安全规程》（GB6722-2003）进行操作，严禁违章作业，建立健全爆炸物品使用台帐，做好领用、使用，退库等记录，严禁爆炸物品外流。爆破作业人员必须持证上岗，建设矿山临时炸药库，并派专人看守。六、特种作业人员必须持证上岗在组织勘探工作的过程中，对存在一定安全隐患的作业人员必须进行安全操作培训，包括司机、爆破员、钻工、机械工等，必须具备相关的安全操作资质，方可参加工作。七、其它安全措施选择矿山居住条避开容易发生坍塌、水流、泥石流及洪涝的地方；危险地段应设立警示标志，生产人员配备相应的劳动防护用品。总之，在勘探工作过程中，要坚持“安全生产，预防为主”的安全生方针，做到安全为了生产，生产必须安全，切实保障勘探工作的顺利进行。第十章环境保护方案29 在勘探工作过程中，以保护当地生态环境为已任，尽量不占或小占农田。作好植被保护工作，以利于矿山环境保护和水土保持。除探槽和坑探，开挖的范围外严禁有破坏森林的行为，开挖的土方，在取得相应成果后要及时进行回填，生产及生活中产生的污水要经过相应的沉淀处理后再进行排放，生产过程中的废油及生活生产垃圾要集中堆放并进行了深埋；禁止购买和食用当地珍惜野生物种；野外用火要规范，防止发生森林火灾；在项目结束时要尽最大可能恢复当地森林植被原貌，将勘探工作对周边环境的影响减少到最底程度。第十一章附图29 老挝人员民主共和国和平独立民主统一繁荣29 乌多姆寨xx矿业有限公司地址：乌多姆寨省勐力寨市电话：（020）---（020）---（020）---（020）----传真：（081）----乌多姆寨xx矿业有限公司在乌多姆寨省xx县xx村，xx村地区铁矿勘探设计万象市：2009年1月日万象市2009年月日审定：地质矿产局局长提交人：公司董事长（章局长签名）（公司章）czc乌多姆寨xx矿业有限公司二OO九年一月二十日目录29 第一章前言1、企业及矿区简介2、前期工作进展情况3、组织实施的意义4、勘探工作的目的和任务第二章勘探设计依据及工作方法1、设计依据2、勘探工作方法第三章工作布置及工程量设计1、工作布置原则2、工程量设计第四章技术要求及质量保障措施1、技术要求2、质量数量保障措施第五章进度计划及保障措施第六章资源配置1、组织机构配置2、人才资源配制29 3、装备配置第七章准备提交的成果资料1、文字报告2、附图3、勘探工作财务支出细目4、样品化验成果汇总表5、附件第八章勘探投资费用预算1、预算依据2、工程建设量预算3、投资费用预算第九章安全生产专篇第十章环境保护计划第十一章附图1、矿区范围图1：1000002、勘探设计平面图1：100003、xx村褐铁矿7线钻孔设计剖面图1：10004、yy村褐铁矿201钻孔设计剖面图1：10005、yy村褐铁矿KT2坑道设计平面图1：100029 1、yy村褐铁矿KT2坑道设计剖面图1：100029
