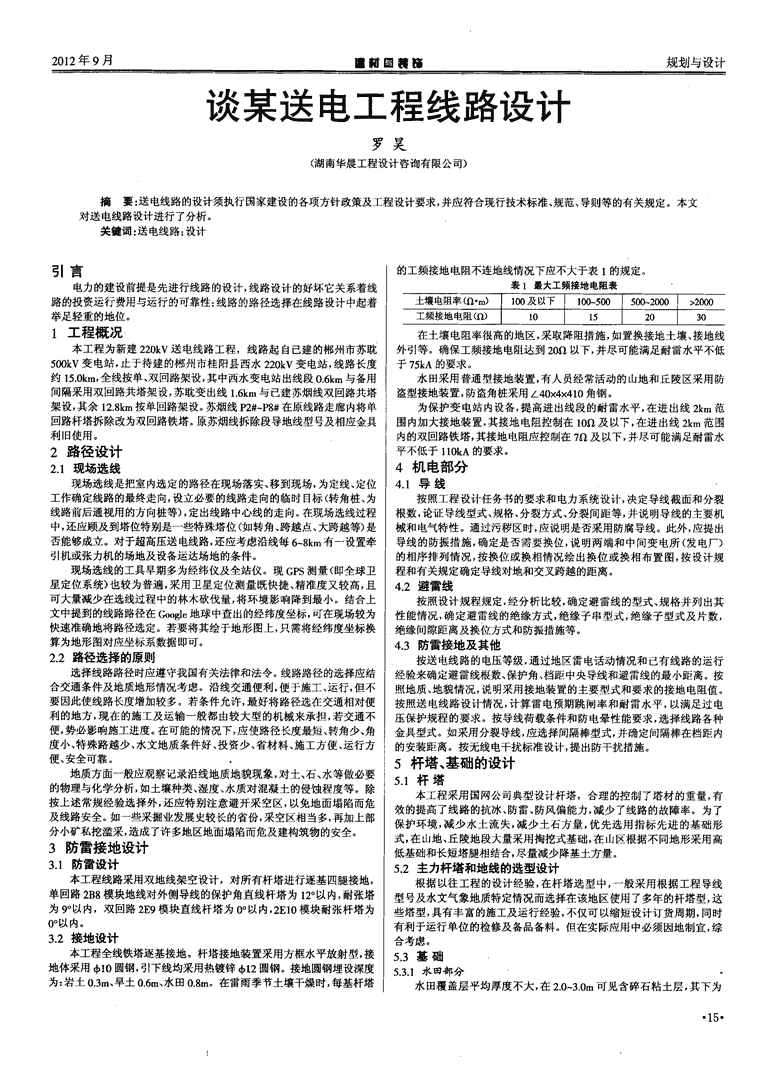

2012年9月誓村昏麓强规划与设计谈某送电工程线路设计罗昊(湖南华晨工程设计咨询有限公司)摘要：送电线路的设计须执行国家建设的各项方针政策及工程设计要求，并应符合现行技术标准、规范、导则等的有关规定。本文对送电线路设计进行了分析。关键词：送电线路；设计引言电力的建设前提是先进行线路的设计，线路设计的好坏它关系着线路的投资运行费用与运行的可靠性；线路的路径选择在线路设计中起着举足轻重的地位。l工程概况本工程为新建220kv送电线路工程，线路起自己建的郴州市苏耽500kv变电站，止于待建的郴州市桂阳县西水220kv变电站，线路长度约15．Okm，全线按单、双回路架设，其中西水变电站出线段O．6km与备用间隔采用双回路共塔架设，苏耽变出线1．6km与已建苏烟线双回路共塔架设，其余12．8km按单回路架设。苏烟线P2#～P8#在原线路走廊内将单回路杆塔拆除改为双回路铁塔。原苏烟线拆除段导地线型号及相应金具利旧使用。2路径设计2．1现场选线现场选线是把室内选定的路径在现场落实、移到现场，为定线、定位工作确定线路的最终走向，设立必要的线路走向的临时目标(转角桩、为线路前后通视用的方向桩等)，定出线路中心线的走向。在现场选线过程中，还应顾及到塔位特别是一些特殊塔位(如转角、跨越点、大跨越等)是否能够成立。对于超高压送电线路，还应考虑沿线每6～8km有一设置牵引机或张力机的场地及设备运达场地的条件。现场选线的工具早期多为经纬仪及全站仪。现GPs测量(即全球卫星定位系统)也较为普遍，采用卫星定位测量既快捷、精准度又较高，且可大量减少在选线过程中的林木砍伐量，将环境影响降到最小。结合上文中提郅的线路路径在G00de地球中查出的经纬度坐标，可在现场较为快速准确地将路径选定。若要将其绘于地形图上，只需将经纬度坐标换算为地形图对应坐标系数据即可。2．2路径选择的原则选择线路路径时应遵守我国有关法律和法令。线路路径的选择应结合交通条件及地质地形情况考虑。沿线交通便利，便于施工、运行，但不要因此使线路长度增加较多。若条件允许，最好将路径选在交通相对便利的地方，现在的旌工及运输一般都由较大型的机械来承担，若交通不便，势必影响旌工进度。在可能的情况下，应使路径长度最短、转角少、角度小、特殊路越少、水文地质条件好、投资少、省材料、施工方便、运行方便、安全可靠。地质方面一般应观察记录沿线地质地貌现象，对土、石、水等做必要的物理与化学分析，如土壤种类、湿度、水质对混凝土的侵蚀程度等。除按上述常规经验选择外，还应特别注意避开采空区，以免地面塌陷而危及线路安全。如一些采掘业发展史较长的省份，采空区相当多，再加上部分小矿私挖滥采，造成了许多地区地面塌陷而危及建构筑物的安全。3防雷接地设计3．1防雷设计本工程线路采用双地线架空设计，对所有杆塔进行逐基四腿接地，单回路288模块地线对外侧导线的保护角直线杆塔为120以内，耐张塔为90以内，双回路2E9模块直线杆塔为00以内，2E10模块耐张杆塔为0。以内。3．2接地设计本工程全线铁塔逐基接地。杆塔接地装置采用方框水平放射型，接地体采用书lO圆钢，引下线均采用热镀锌小12圆钢。接地圆钢埋设深度为：岩土0．3m、旱土0．6m、水田O．8m。在雷雨季节土壤干燥时，每基杆塔的工频接地电阻不连地线情况下应不大于表1的规定。表1最大工频接地电阻表土壤电阻率(n·m)100及以下100～500500。20D0>2000工频接地电阻(n)10152030在土壤电阻率很高的地区，采取降阻措施，如置换接地土壤、接地线外引等。确保工频接地电阻达到20n以下，并尽可能满足耐雷水平不低于75kA的要求。水田采用普通型接地装置，有人员经常活动的山地和丘陵区采用防盗型接地装置，防盗角桩采用厶40×4×410角钢。为保护变电站内设备，提高进出线段的耐雷水平，在进出线2k。范围内加大接地装置，其接地电阻控制在10Q及以下，在进出线2km范围内的双回路铁塔，其接地电阻应控制在7n及以下，并尽可能满足耐雷水平不低于110kA的要求。4机电部分4．1导线按照工程设计任务书的要求和电力系统设计，决定导线截面和分裂根数，论证导线型式、规格、分裂方式、分裂间距等，并说明导线的主要机械和电气特性。通过污秽区时，应说明是否采用防腐导线。此外，应提出导线的防振措施，确定是否需要换位，说明两端和中间变电所(发电厂)的相序排列情况，按换位或换相情况绘出换位或换相布置图，按设计规程和有关规定确定导线对地和交叉跨越的距离。4．2避雷线按照设计规程规定，经分析比较，确定避雷线的型式、规格并列出其性能情况，确定避雷线的绝缘方式，绝缘子串型式，绝缘子型式及片数，绝缘间隙距离及换位方式和防振措旌等。4．3防雷接地及其他按送电线路的电压等级，通过地区雷电话动情况和已有线路的运行经验来确定避雷线根数、保护角、档距中央导线和避雷线的最小距离。按照地质、地貌情况，说明采用接地装置的主要型式和要求的接地电阻值。按照送电线路设计情况，计算雷电预期跳闸率和耐雷水平，以满足过电压保护规程的要求。按导线荷载条件和防电晕性能要求，选择线路各种金具型式。如采用分裂导线，应选择间隔棒型式，并确定间隔棒在档距内的安装距离。按无线电干扰标准设计，提出防干扰措施。5杆塔、基础的设计5．1杆塔本工程采用国网公司典型设计杆塔，合理的控制了塔材的重量，有效的提高了线路的抗冰、防雷、防风偏能力，减少了线路的故障率。为了保护环境，减少水土流失，减少土石方量，优先选用指标先进的基础形式，在山地、丘陵地段大量采用掏挖式基础，在山区根据不同地形采用高低基础和长短塔腿相结合，尽量减少降基土方量。5．2主力杆塔和地线的选型设计根据以往工程的设计经验，在杆塔选型中，一般采用根据工程导线型号及水文气象地质特定情况而选择在该地区使用了多年的杆塔型，这些塔型，具有丰富的施工及运行经验，不仅可以缩短设计订货周期，同时有利于运行单位的检修及备品备料。但在实际应用中必须因地制宜，综合考虑。5．3基础5．3．1水田部分．水田覆盖层平均厚度不大，在2．O～3．0m可见含碎石粘土层，其下为·15· 规划与设计t村嗣爱礴2012年9月谈酒店屋顶花园设计田思敏[泛亚景观设计(上海)有限公司广州分公司]摘要：随着社会的发展和人们生活水平的提高，如今，生态景观不仅仅局限于大自然的空间里，将生态景观引入酒店，并研究出酒店环境设计的科学性、系统性理论，具有一定的开创性。本文主要对酒店屋顶花园景观设计的要点和方法进行了探讨。关键词：酒店屋顶花园；设计原则；设计要点；景观设计引言随着城市屋顶花园的兴起，造就了生态屋顶的概念。屋顶花园的利用范围比较广，但是不同地区植物配置的方式却不同。我国从20世纪60年代才开始研究屋顶花园和屋顶绿化技术。建设屋顶花园，提高城市的绿化覆盖率，改善城市生态环境，已经成为一个生态环保的趋势。l屋顶花园设计的基本原则屋顶花园是一种特殊的园林形式，与露地造园有较大的区别，除需露地造园的一些基本要素外，屋顶造园还要受到支承它的屋顶结构的限制。因此，可以说屋顶花园是建筑与绿色艺术合璧的结果。其设计的基本原则是：1．1经济实用屋顶花园除满足不同的使用要求外，应以绿色植物为主，自然植物与人工建筑有机地结合和相互延续，保护和美化了环境景观，丰富了人们的生活情趣。1．2安全科学屋顶花园的载体是建筑物顶部，屋顶花园能否建造的先决条件就是建筑物能否安全地承受屋顶花园所施加的荷重，在建设屋顶花园时，必须要考虑建筑物的结构承重和屋顶防水构造的安全使用，以及屋顶排水、四周防护栏杆的安全等。1．3精致美观屋顶花园在造园条件上与露地花园存在着差异，由于其场地较小，所处环境和场地受建筑物平面、立面限制较大，所以要求屋顶花园的建造要更加精美，精巧、别致、风格独特的屋顶花园是建筑与造园合作的精品。2酒店屋顶花园设计要点(1)应合理、经济的利用空间环境，满足不同的使用要求，以绿色植物为主，创造出多种环境气氛，以精品园林小景新颖多变的布局，达到生态效益、环境效益和经济效益的结合。(2)能为客人提供宜人的公共空间环境，包括健康宜人的温度、湿度，清洁的空气，好的光环境、声环境以及灵活开敞的空间。(3)由于屋顶花园的载体是建筑物顶部，所以必须考虑建筑物本身和人员的安全，包括结构承重和屋顶防水构造的安全使用，以及屋顶四周防护栏杆的安全等。(4)在对自然资源的利用上，对环境的索取较小；对酒店环境的影响小，指减少排放和妥善处理有害废弃物以及减少气体污染、光污染、声污染；’止客人进入酒店有一种回归自然，亲切的感觉。(5)利用园林植物展现各自不同的风格和情调，烘托酒店环境气氛，从而满足人们的精神需要，陶冶人们的情操。(6)由于与大地隔开，生态环境发生了变化，要满足植物生长对光、热、水、气、养分等的需要，必须采用新技术，运用新材料。(7)选用花木要与比拟、寓意联系在一起，同时路径、主景、建筑小品等位置和尺度，应仔细推敲，既要与主体建筑物及周围大环境协调一致，又要有独特新颖的园林风格。(8)规划要有系统性，要模拟自然，运用园林“美学”统一规划，以植物造景为主，尽量丰富绿色植物种类，在植物的选择上不单纯为观赏，选择的园林植物抗逆性、抗污性和吸污性要强，易栽易活易管护。同时以复层配置为模式，提高叶面积指数，保证较高的环境效益。3屋顶花园的景观设计屋顶花园景观设计包括种植设计，亭、廊、假山置石、水体、铺装、照明等园林工程和园林建筑与小品设计等。3．1屋顶花园的园林建筑与小品设计为了丰富屋顶花园的园林景观，为客人提供休息和停留场所，建造少量、小型的水池、亭、廊等园林建筑或小品。屋顶花园的园林建筑和小品的设计、施工，必须与建筑物的设计、旋工密切配合，体量和尺度要与建筑物及周围环境相协调，以少、小、精为宜。在屋顶花园的小空间环境中，构思新颖、精致，配置得宜的园林建筑或小品能使屋顶花园的意境更为生动，更富诗情画意。3．2植物选择屋顶花园植物的选择标准要因地制宜。要充分考虑屋顶花园的特点，选择适宜屋顶生长条件的植物品种。3．2．1选择耐旱-}生、耐贫瘠的植物由于屋顶花园夏季气温高，容易蒸发损失植物生长必需的水分；加上风力大，空气干燥，没有自然条件下地下水的供给，所以选择耐旱、耐贫瘠的植物更便于日常的管理，还可以节约用于灌溉和施肥的养护费用。312．2选择喜阳性植物屋顶接受日辐射较多，紫外线强度也大，因此应选择喜阳性植物，或沙生植物。屋顶会受到建筑物的遮挡，可能常年不受阳光直射，因此可以在蔽光处选择一些半阳性植物，如藤本植物的紫藤、地锦等，可以被栽植在一些花架、棚架下或是围合在屋顶花园的墙角边。业业!jk-9譬妇薯}：§譬姑业省e省}文}’9‘}业业!j譬、§k鞋岛}■}业蠕业鞋业鬻业鞋业业业业鼗业jk=jk业业，§k霜}—$‘}业，9kr鼗业业业誓e强风化基岩，其第四系土层及强风化基岩可作为杆塔基础良好的持力层。水田地下水主要为第四系上层滞水，水位埋藏浅，根据地下水来源及径流特点和参考当地建筑经验，可以判断地下水对混凝土无腐蚀性。5．3．2山地部分路径所经山地上覆坡积物及残积物主要为硬塑性粘土，厚度一般在2．Om左右，下伏强～中风化基岩，平均厚度在2‘5m左右，上覆积土层与下伏基岩工程地质条件均较好，承载力较高。513．3山地部分地下水主要为基岩裂隙水，埋深较大，对基础影响不大，局部低洼地段为上层滞水，水位埋深浅。从地下水的补给来源、径流特点及当地建筑经验判断，地下水对混凝土无腐蚀性。·16·6结语送电线路的初步设计是一门较为复杂的学科，此项工作要求设计人员既懂专业知识，又必须有现场处理各种复杂局面的实践经验。特别是现场踏勘阶段，设计人员需不辞劳苦、反复踏勘，收集各种现场资料，比较各种方案以选出一种既经济又切合实际的方案。经过辛勤工作设计出的线路即使不是最好也是较为合理的。参考文献【l】董芝春．浅谈高压输电线路的防雷保护[J】．科技资讯，2007，(30)．[2】钟鸣．浅谈架空送电线路的设计与优化叽．中国高新技术企业，2007，(10)【3】张俊生．架空输电线路设计小议【J】．科技情报开发与经济，2006，(11)．
