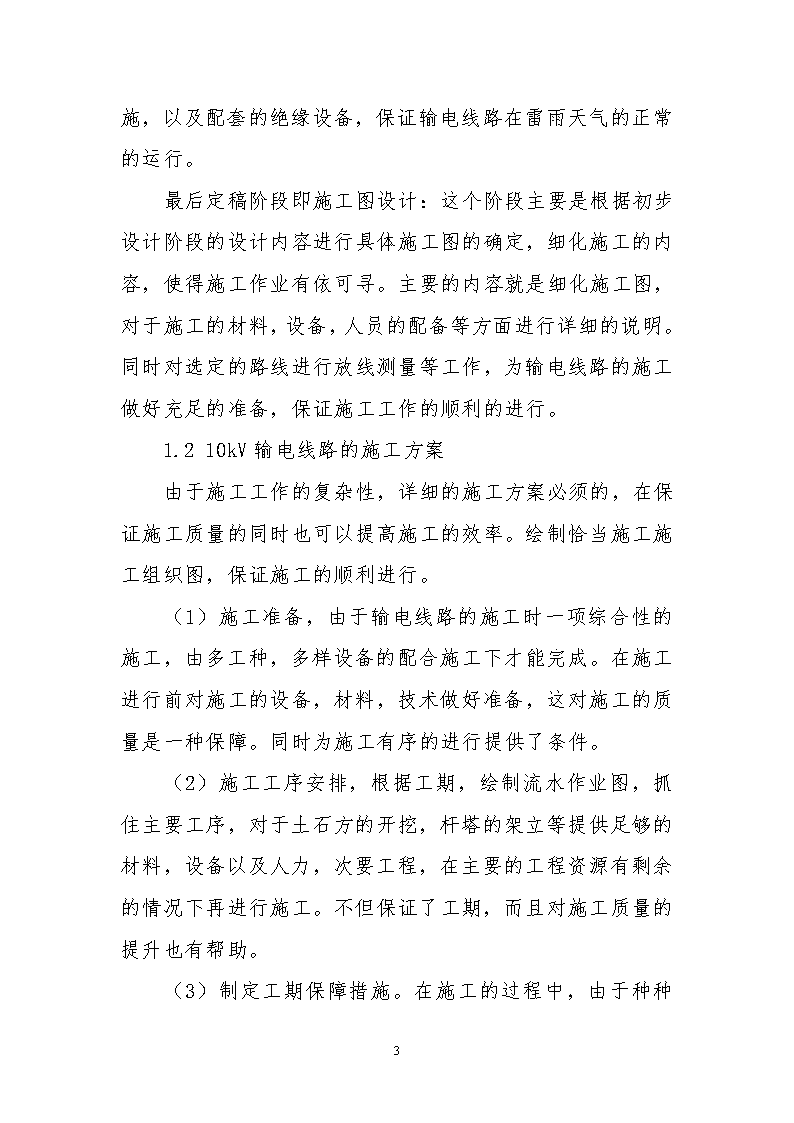

探究10kV输电线路设计和施工方案　　【摘要】国家经济的快速发展，各行业对电力的需求有所增加，输电线路的的可靠性成了考虑的重点。要保证输电线路的安全可靠性，就要在输电线路的设计与施工的时候严格把关，防止安全隐患。本文针对10KV输电线路的设计与施工方案进行探讨，从输电线路的现状出发，详细的探讨了10KV输电线路的设计与施工方案，并针对其中出现的常见的问题，提出了优化措施。【关键词】10kV输电线路；设计施工；优化措施110kV输电线路的具体设计和施工方案1.110kV输电线路具体设计方案具体的设计过程往往由前期的设计阶段、初步的设计阶段、以及最后的定稿阶段彻底的把施工图制定出来。一般经过这三个过程就可以保证输电线路设计的准确性。避免输电线路存在设计缺陷。前期设计阶段：在这个阶段主要是一些理论方面的探讨，确定工程的可行性，对工程的可行性进行研究，然后确定可行性的报告。6 其一，确定输电线路的研究对象，然后明确所要针对的具体的问题。其二，对线路设计的相关的各个方面的因素进行探讨，以完善输电线路可行性报告的主要内容。根据输电线路可能带来的社会以及经济效益进行充分的模拟预测，使得投资有依可寻，保证投资方的利益。这就要求在制定可行性报告的时候，一定要把握当前的具体环境政策，不允许存在偏差。其三，对于输电线路的前景进行预测，对于输电线路在以后施工和运营可能存在的具体的问题进行分析，并且准备好解决的方案。其四，论证，这是确定输电线路是否可行的最后一步，也是最关键的一步，这就要求对输电线路相关的各种因素展开探讨，为输电线路的具体建设的实施提供准确的可行性的报告，保证工作前期设计工作的顺利完成。初步设计阶段：有了工程的可行性报告以后，就可以根据是否可行，进行输电线路初步设计阶段，输电线路初步设计是整个输电线路设计中的核心，输电线路设计的大部分内容都是在这个过程得以完善实施的。该阶段也是确定各种设计原则的阶段。6 其一，输电线路的路径的选择是输电线路设计中比较重要的一步，对输电线路的路径进行选择的时候，要先确定几种可行性方案，在根据经济性以及当地环境的问题进行探讨，选出最优的可行性方案。其二，输电线路现在大多都是在空中搭设的，而杆塔又是输电线路的架设的基础，要对所选择的线路的经过的地方进行科学考察，确定出适合的杆塔的类型。其三，因为输电线路都是高空，且无遮挡，所以避雷的工作是必不可少的，要根据资料的规定，选择合适的避雷措施，以及配套的绝缘设备，保证输电线路在雷雨天气的正常的运行。最后定稿阶段即施工图设计：这个阶段主要是根据初步设计阶段的设计内容进行具体施工图的确定，细化施工的内容，使得施工作业有依可寻。主要的内容就是细化施工图，对于施工的材料，设备，人员的配备等方面进行详细的说明。同时对选定的路线进行放线测量等工作，为输电线路的施工做好充足的准备，保证施工工作的顺利的进行。1.210kV输电线路的施工方案由于施工工作的复杂性，详细的施工方案必须的，在保证施工质量的同时也可以提高施工的效率。绘制恰当施工施工组织图，保证施工的顺利进行。（1）施工准备，由于输电线路的施工时一项综合性的施工，由多工种，多样设备的配合施工下才能完成。在施工进行前对施工的设备，材料，技术做好准备，这对施工的质量是一种保障。同时为施工有序的进行提供了条件。（2）施工工序安排，根据工期，绘制流水作业图，抓住主要工序，对于土石方的开挖，杆塔的架立等提供足够的材料，设备以及人力，次要工程，在主要的工程资源有剩余的情况下再进行施工。不但保证了工期，而且对施工质量的提升也有帮助。6 （3）制定工期保障措施。在施工的过程中，由于种种原因导致工期的延误，一定要分析延误的原因，并赶工期做好相应的对策。例如：可以同时把大量的人员投入到关键工序上面去，使得关键工序的工期赶上。210kV输电线路设计与施工中的注意问题及完善措施针对10kV输电线路设计与施工中的注意问题，充分的分析了问题的关键，并提出了完善的建议，使得输电线路的建设有更好的发展。2.1设计中的注意事项（1）输电线路的选择方面。输电线路的选择对于整个工程影响都是很大的，它要求设计人员经验丰富且专业知识雄厚。在线路的选择的时候，主要考虑的是对附近环境影响的最小化，其实是施工的难易度，再次就是造价，要避开环境敏感区域，例如：水库，湖泊，农田区域等。对于杆塔的位子，也要做好经济的选择，但是不能影响周围的交通。（2）杆塔选型方面。总成本中大概有40%的费用是花在杆塔上，因此对杆塔类型的选择就显得特别的重要，一般的情况下可以选择直线水泥杆，比较节约些，但是遇到占用农田，转弯等情况，要用稳定性比较高的角钢塔，这样根据不同的环境选择不同类型的杆塔，对于运输，施工，以及日后的维护都提供了很大的方便。6 （3）抗冰设计方面。2008年，由于雪灾，使得国家的很多供电系统直接陷入瘫痪，究其原因，主要就是在设计的时候，没有充分的考虑抗冻性设计。输电线路并不是怕冻，而是抗压承载力，抗弯，抗剪承载力不足以支撑过多的冰雪覆盖，然后直接导致线路的整体稳定性的丧失，最终发生破坏。当地的多年的气候条件是进行抗冻设计的主要的依据。所谓抗冻，主要就是防止输电线路的覆冰，覆冰过重导致线路断裂时输电线路的主要的受灾问题，因此，对于不同环境下的路线的抗冻采用不同的设计的标准，将有效的提升输电线路的抗冻的能力。2.2施工中的常见问题及处理措施（1）穿越问题。由于输电线路的架设过程中，一般都会穿越其他的输电线路，这时就发生问题了，按照标准，同一地段的输电线路的高度应该都是一样的，但这就带来了问题，10kV高压线路的避雷针与线路导线的电器距必须大于3米。因此只有3个方法，要么降低杆塔，要么增高杆塔要么加设避雷设施，若采用降低杆塔，可能使得杆塔过低，这样对地面的影响较大，不建议采用。或者在保证对地面的影响较小的情况下降低杆塔，并且在地下区域设置路障。而采用增高杆塔就显得不经济，一般实际工程中很少采用。采用最多的地方，就是在输电线路的其他地方增设避雷设施，这样可以保证避雷的正常，也可以解决线路交叉的问题。6 （2）杆塔与沿线公路距离过近。当杆塔与沿线公路较近的时候，无法正常的施工，或者强制性施工，可能对交通带来一定的影响，这个时候，可以采取把杆塔向外移动20m的方式来解决。（3）线路跨越公路及房屋。不能采取垂直跨越的方式，因为这样会影响交通以及居民的正常的生活。所以解决措施有，跨越公路一定要保证角度大于450，跨越房屋的时候，控制垂直通过的路线长度大于4米。从而减小输电线路运行过程中对交通以及居民的影响。3结语10kV输电线路的设计与施工对一个国家一个地区的发展很重要，输电线路的的可靠性成了考虑的重点。要保证输电线路的安全可靠性，就要在输电线路的设计与施工的时候严格把关，防止安全隐患。针对10kV输电线路的设计与施工方案进行探讨，从输电线路的现状出发，发现10kV输电线路的设计与施工还存在的问题，例如线路的选择，杆塔类型的选择，以及穿越其他线路，穿越房屋道路等，对于这些急需要解决的问题，文章都做了具体的回答。参考文献：[1]王卫峰.农网10kV输电线路设计施工中遇见的问题及解决办法印.中国农村水利水电，2011（9）.[2]张付.对电力工程中10kV输电线路的设计分析[J].中国新技术新产品，2010（24）.6
